Все ли УШП одинаковые? Инженерная правда об утепленной шведской плите

Автор: Инженерный отдел DOMAKS • Время чтения: ~7 минут • Технический аудит

Среди заказчиков загородных домов, особенно в премиальном сегменте современного фахверка, аббревиатура УШП (утепленная шведская плита) давно стала синонимом надежности и энергоэффективности. Часто в сметах разных подрядчиков можно увидеть одну и ту же строчку: «Фундамент УШП — 100 мм плита, теплый пол, утеплитель». При этом стоимость может различаться на 30–50%, а сам конструктив преподносится как типовой готовый «пирог».

Однако в профессиональном проектировании типовой УШП не существует.

Утепленная шведская плита — это не просто монолитный бетон, залитый в пенополистирольную опалубку. Это низкотемпературный теплоаккумулятор, дренажная система, комплекс коммуникаций и несущий фундамент мелкого заложения, объединенные в один инженерный узел. То, как рассчитывается этот узел, напрямую зависит от геологии участка, рельефа и архитектуры дома.

1. Специфика нагрузок: почему фахверк требует индивидуального сечения ребер (ростверков)

В классическом каркасном или газобетонном доме нагрузка распределяется относительно равномерно по периметру стен. В современном фахверке архитектурная логика принципиально иная:

Основу здания составляет мощный силовой каркас из клееного бруса.
Огромные площади панорамного остекления (двухкамерные мультифункциональные стеклопакеты весом по 300–600 кг каждый) создают точечное и линейное давление высокой интенсивности.
Нагрузка от стропильной системы, кровли, снеговых и ветровых мешков собирается на отдельные опорные стойки и прогоны.

Ростверк и ребра жесткости: геометрия и армирование

Под межкомнатными перегородками и в зонах без выраженных нагрузок плита действительно может иметь толщину 100 мм. Но под несущими осями и колоннами фахверка формируются интегрированные ребра жесткости (ростверки).

Параметр	Облегченное решение (хозблоки, бани)	Стандартные решения	Усиленный расчет под фахверк
Ширина ребра	300–400 мм	400–450 мм	500–700 мм (с локальными уширениями)
Высота сечения бетона	200–250 мм	300 мм	350–400+ мм
Схема армирования	4 прутка Ø10–12 мм A500C	4–6 прутков Ø12 мм A500C	Пространственные каркасы Ø14–16 мм с хомутами (шаг 100–150 мм)
Экстра-армирование	Однослойная сетка	Сетка 150×150×6 мм	Двухслойное армирование в зонах продавливания колонн

Внимание конструктора DOMAKS: Прогиб ребра жесткости фундамента даже на 3–5 мм приведет к заклиниванию раздвижных порталов или разрушению безрамного фахверкового стеклопакета.

2. Разница в утеплении: толщина, марки и плотность XPS

Внешне плиты выглядят похоже: снизу и с боков — экструдированный пенополистирол (XPS). Но инженерная разница кроется в марках прочности на сжатие и толщине термического сопротивления.

Под несущими ребрами и колоннами: Здесь действуют колоссальные постоянные нагрузки. Применение стандартного утеплителя для фасадов приведет к необратимой пластической осадке плиты. В этих зонах закладывается высокопрочный специализированный XPS с пределом прочности на сжатие при 10% деформации не менее 400–500 кПа (например, Carbon ECO SP / Ravatherm Industrial).
В ненагруженной зоне пола: Под стяжкой пола достаточно утеплителя прочностью 200–250 кПа, так как он воспринимает только бытовые эксплуатационные нагрузки.

Толщина слоя и энергоэффективность:

Южные и умеренные регионы: 200 мм XPS под полом (2 слоя по 100 мм со смещением швов).
Энергоэффективные дома и северные климатические зоны: 300 мм утеплителя в 3 слоя для полного исключения мостиков холода.
L-блоки (бортовые элементы): Торцевая изоляция должна составлять не менее 100 мм с обязательной термоотсечкой между внешней облицовкой и бетоном.

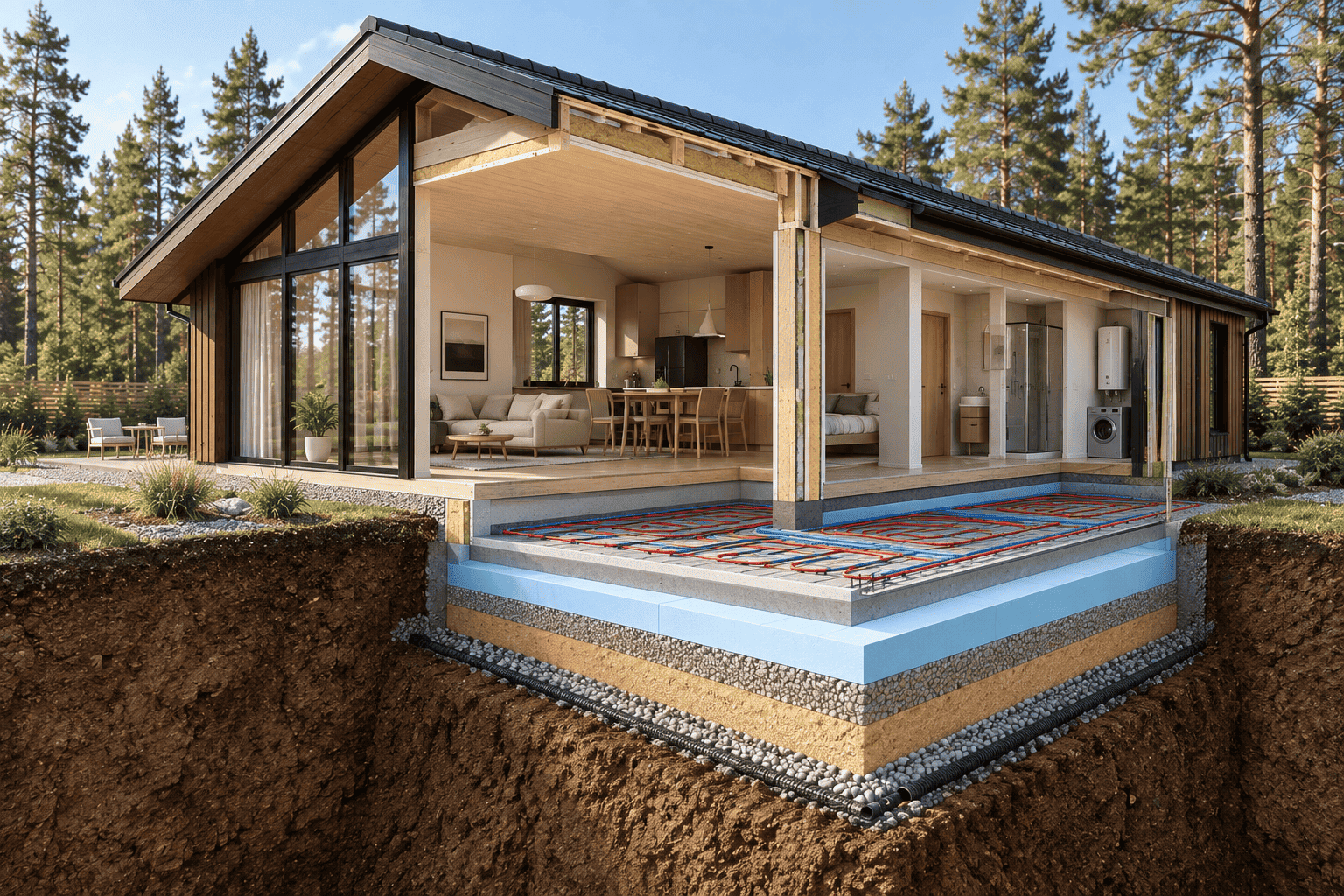

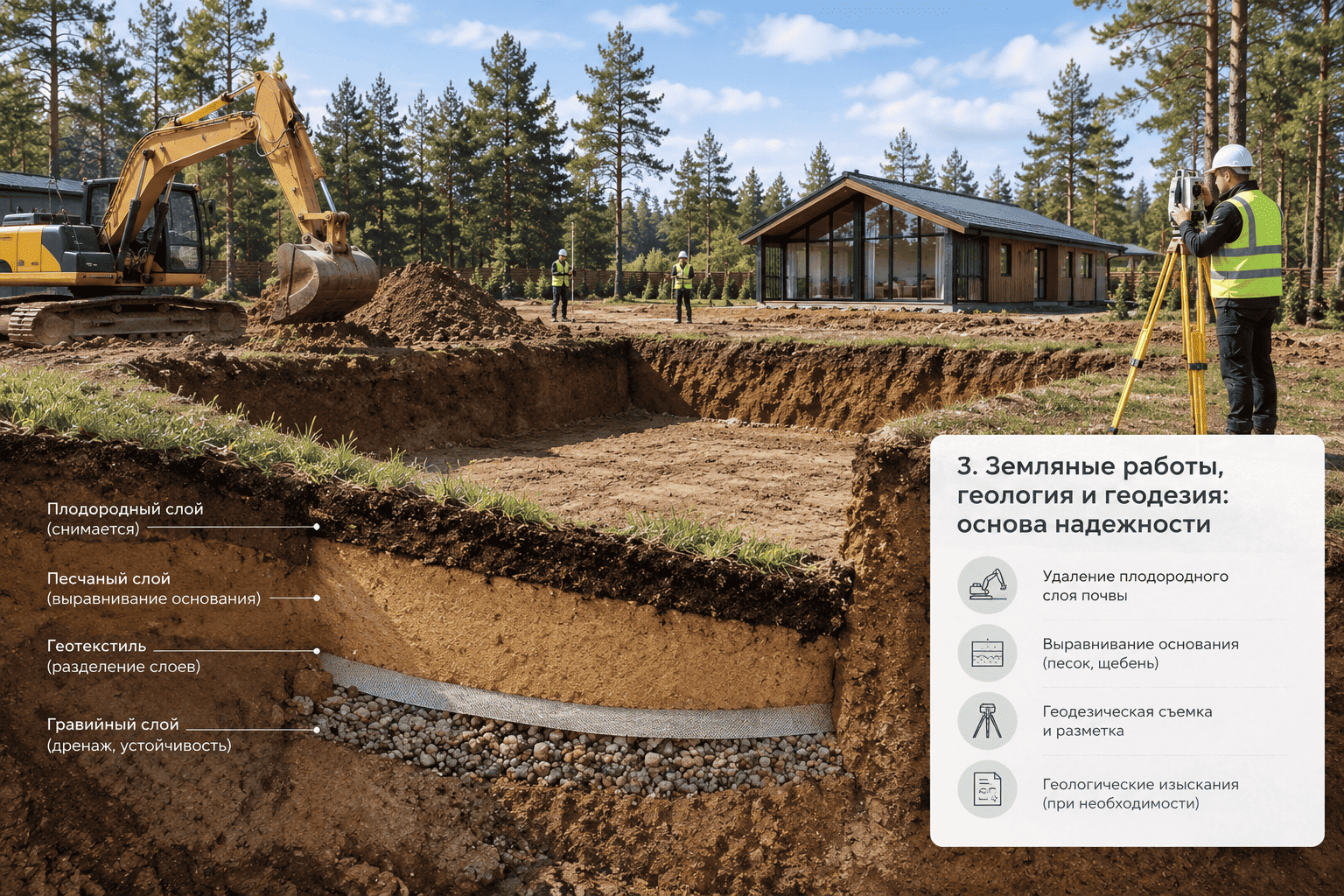

3. Земляные работы, геология и геодезия: основа надежности

Попытка залить УШП «по грунту» без детальных изысканий — главная причина трещин и перекосов. Плита является незаглубленной или мелкозаглубленной, поэтому ее несущая способность на 70% зависит от подготовки грунтовой подушки.

Что диктует геология?

Пучинистые грунты и суглинки: Требуют полной выемки плодородного слоя, укладки высокоплотного термоскрепленного геотекстиля (от 250–300 г/м²), разделяющего материнский грунт и песчано-гравийную отсыпку, а также обустройства кольцевого глубинного дренажа ниже уровня подушки.
Высокий уровень грунтовых вод (УГВ): Применяется комбинация крупнофракционного щебня (фракция 20–40 или 40–70 мм с расклинцовкой 5–20 мм) для создания капиллярного барьера, исключающего подсос влаги.
Песчаные плотные грунты: Объем земляных работ минимален, достаточно послойного уплотнения с контролем коэффициента фильтрации.

Что диктует геодезия и топография?

Уклон до 20–30 см: Компенсируется профилированием песчаной подушки.
Уклон от 50 см до 1,5 м: УШП в классическом виде требует либо масштабной подпорной стены, либо перехода на комбинированную технологию (например, УФФ — утепленный финский фундамент с высоким цоколем), чтобы избежать риска сползания песчаной призмы.

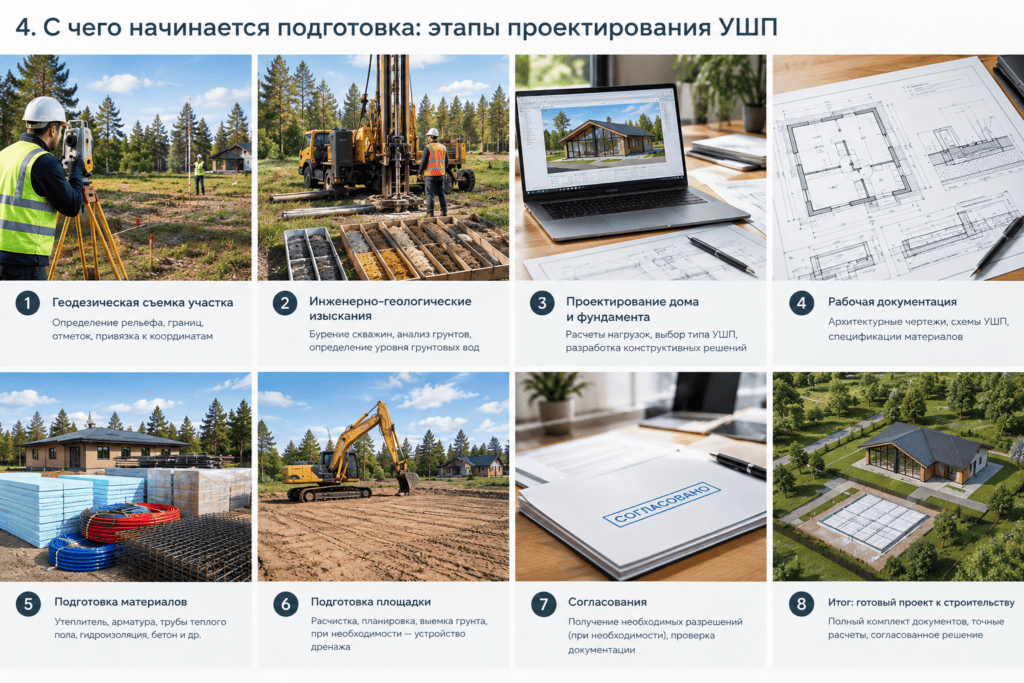

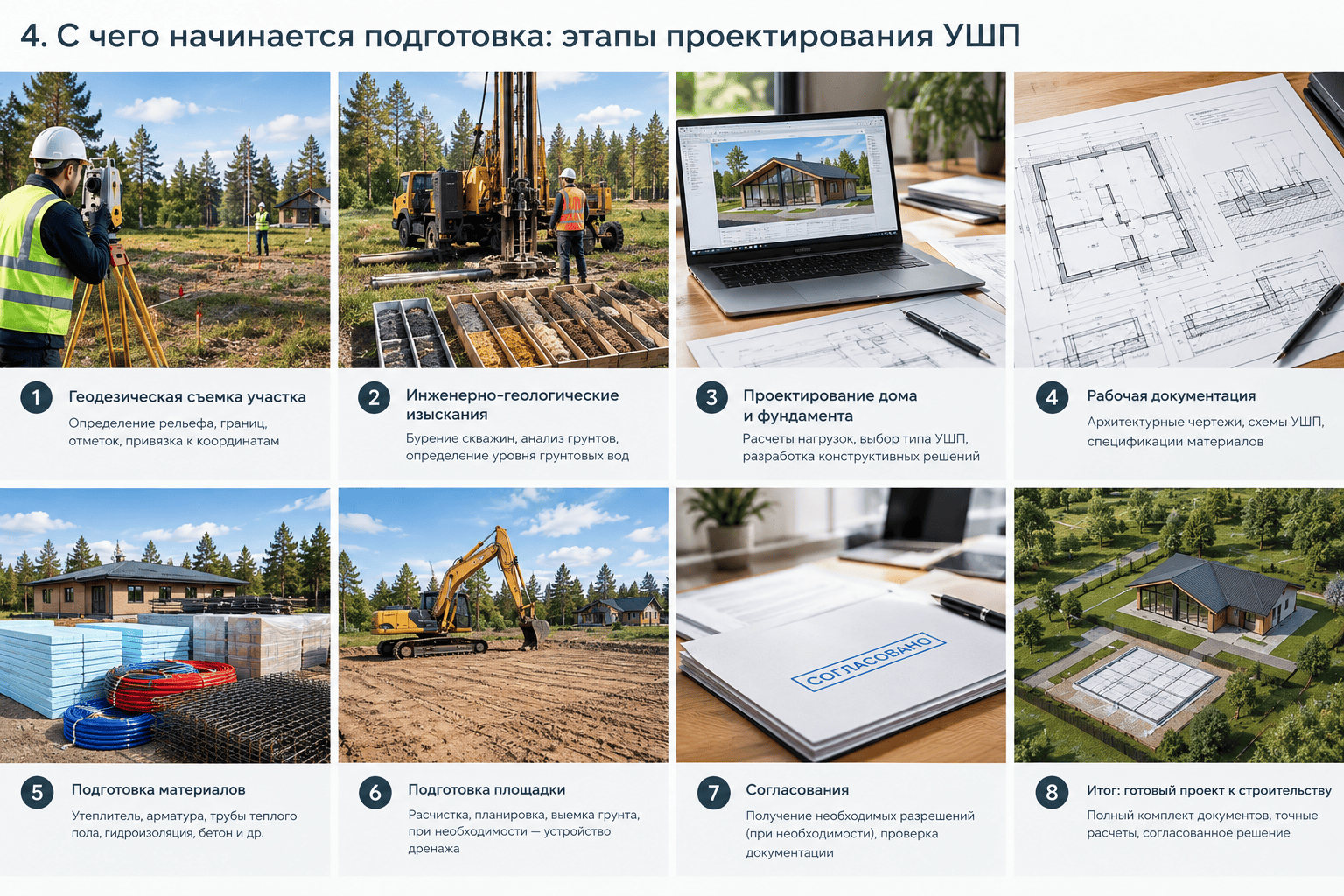

4. С чего начинается подготовка: этапы проектирования УШП

Строительство УШП никогда не начинается с выхода экскаватора на участок — оно начинается в проектном отделе. Качественный фундамент проходит последовательную цепочку взаимосвязанных инженерных этапов:

1 Инженерно-геологические изыскания (ИГИ) и геодезическая съемка

Бурение скважин в пятне застройки (минимум 2–3 скважины глубиной 6–8 метров) и топосъемка участка. На этом этапе определяются несущие свойства пластов, влажность, уровень грунтовых вод, пучинистость и перепад высот рельефа.

2 Сбор нагрузок на основе архитектурно-конструктивных решений (АР + КР)

Конструктор рассчитывает постоянные, временные и климатические нагрузки: вес силового каркаса из клееного бруса, кровли, снеговые мешки, ветровой подпор и массу крупноформатных стеклопакетов. Определяются точечные зоны пикового давления под опорными стойками фахверка.

3 Проектирование железобетонного конструктива (раздел КЖ)

На основе полученных нагрузок рассчитывается геометрия несущих ребер (ростверков), подбирается диаметр и шаг арматурных каркасов, а также назначаются марки прочности экструдированного пенополистирола (XPS) отдельно под ребрами и в зоне пола.

4 Интеграция внутренних инженерных сетей (ВК + ОВ)

Так как верхняя плоскость УШП затирается «вертолетами» под чистовое покрытие, все трассы монтируются до бетонирования. Выполняется гидравлический расчет и раскладка теплого пола (с усиленными рантовыми зонами у витражей), прокладываются магистрали канализации с выверенными уклонами, закладные под ввод воды, кабелей и заземления.

5 Земляные работы и строительный контроль

Только после утверждения проекта на участке формируется правильное земляное корыто, укладывается разделительный геотекстиль, монтируется кольцевой дренаж и выполняется послойная трамбовка песчано-щебеночной подушки с обязательным контролем коэффициента уплотнения (Купл ≥ 0,95–0,98).

Резюме: почему индивидуальный расчет окупается

УШП — это прецизионный высокотехнологичный фундамент. Разница между надежной плитой для фахверкового дома и потенциально аварийной конструкцией заключается не в названии технологии, а в инженерных деталях:

В плотности и марке утеплителя под ребрами.
В расчетном сечении ростверков под опорными узлами стоек.
В глубине и фракционном составе дренажно-песчаной подушки.
В предварительном расчете нагрузок остекления и кровли.

В проектировании и строительстве фахверковых домов DOMAKS каждый фундамент УШП рассчитывается персонально под геологию вашего участка и архитектуру выбранного проекта — обеспечивая стабильность геометрии каркаса и энергоэффективность дома на десятилетия.
