Проект утепленной шведской плиты (УШП) с габаритами 9,3 × 13,5 м разработан инженерами-конструкторами компании Domaks.
Подходит для возведения современных загородных домов, фахверковых коттеджей и банных комплексов из CLT-панелей и клееного бруса.

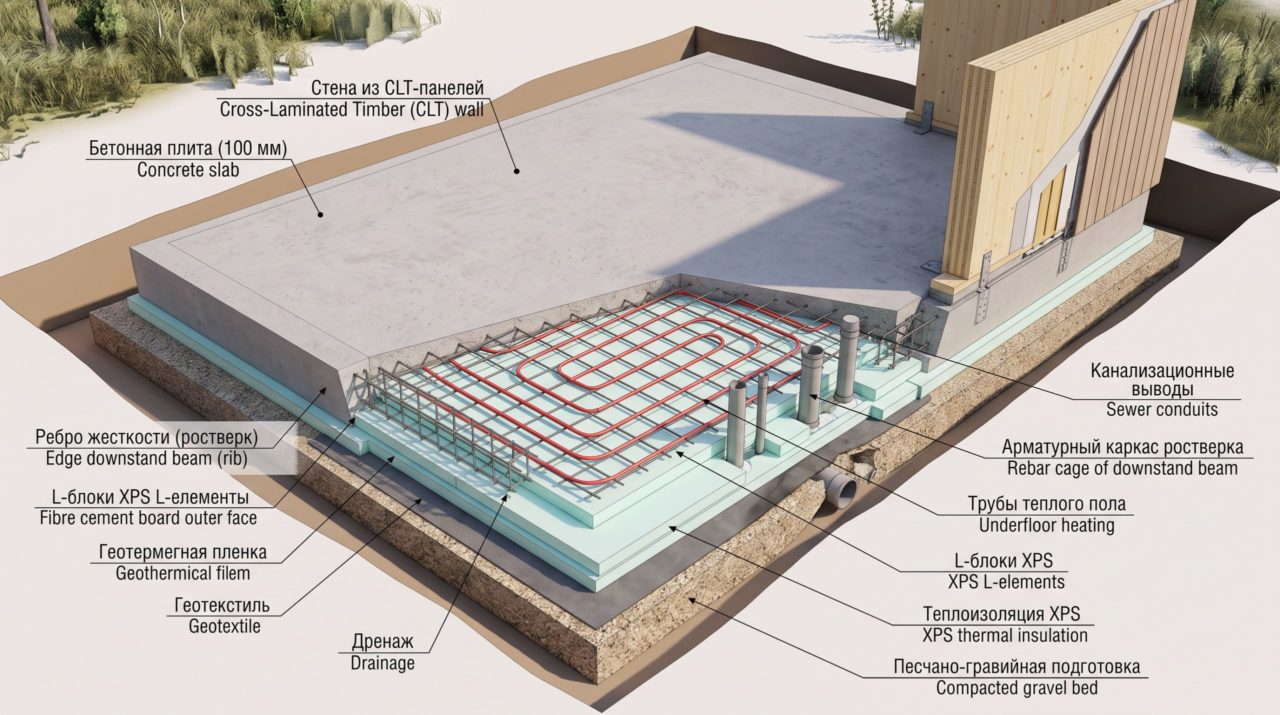

Технология УШП совмещает в едином монолитном контуре несущее основание, готовую разводку инженерных сетей, низкотемпературную систему отопления (водяной теплый пол) и идеально гладкую поверхность чернового пола под чистовую отделку.
Технические характеристики проекта:
| Параметр | Значение |
| Габариты плиты | 9,3 м × 13,5 м |
| Площадь застройки | 125,5 м² |
| Тип фундамента | Утепленная шведская плита с ребрами жесткости |
| Высота цокольной части | 200–300 мм (по проекту) |
| Толщина плиты пола | 100 мм |
| Утепление основания | Экструдированный пенополистирол (XPS) высокой прочности |
| Система отопления | Встроенный контур водяного теплого пола (трубы PEX/PERT) |
| Назначение | Фахверковые дома, дома из CLT, клееного бруса, премиальные банные комплексы |

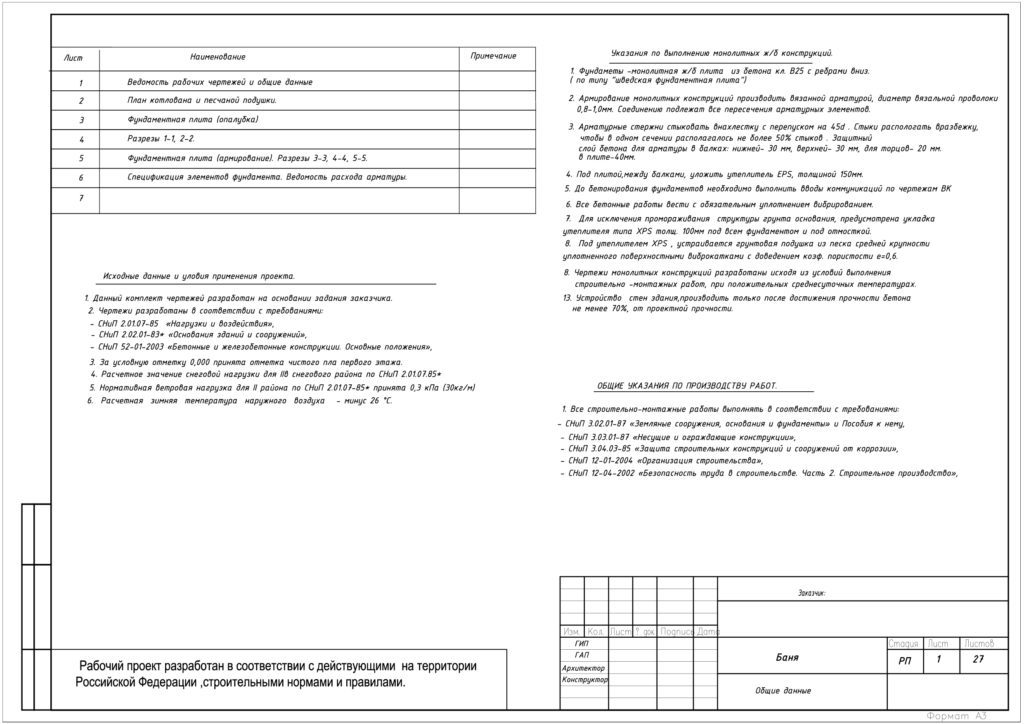

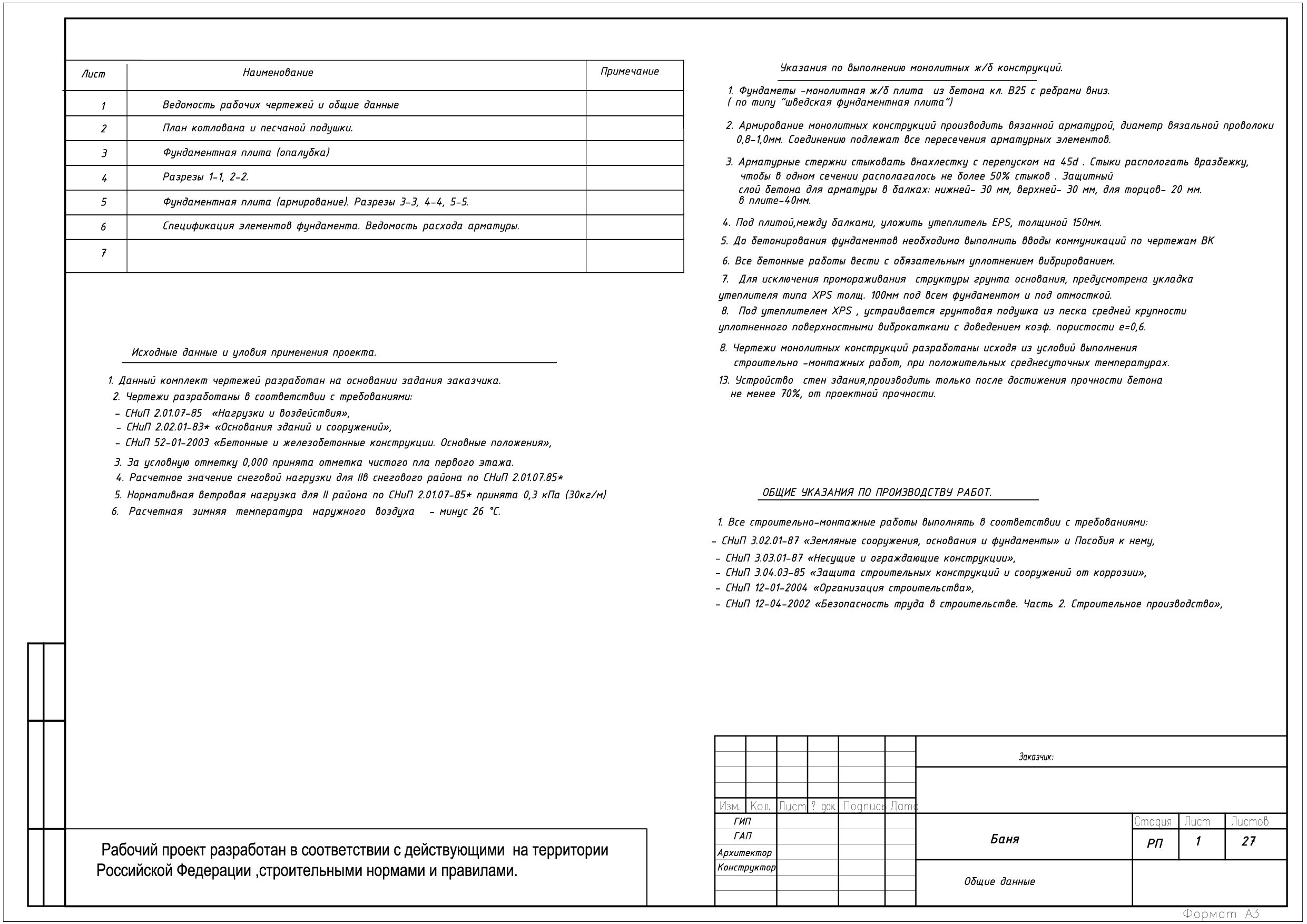

Что входит в состав проектной документации:
Конструктивный раздел (КР):

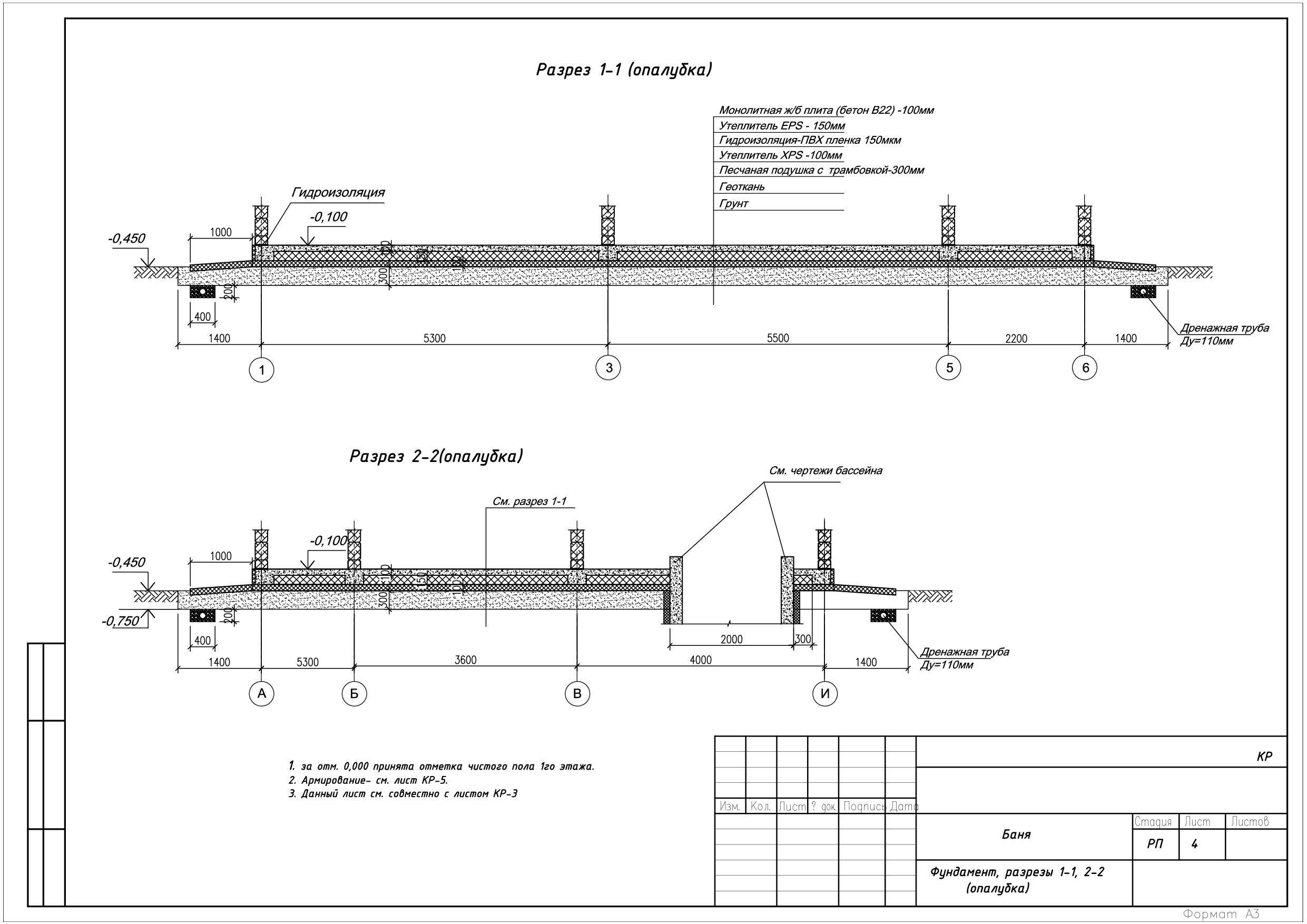

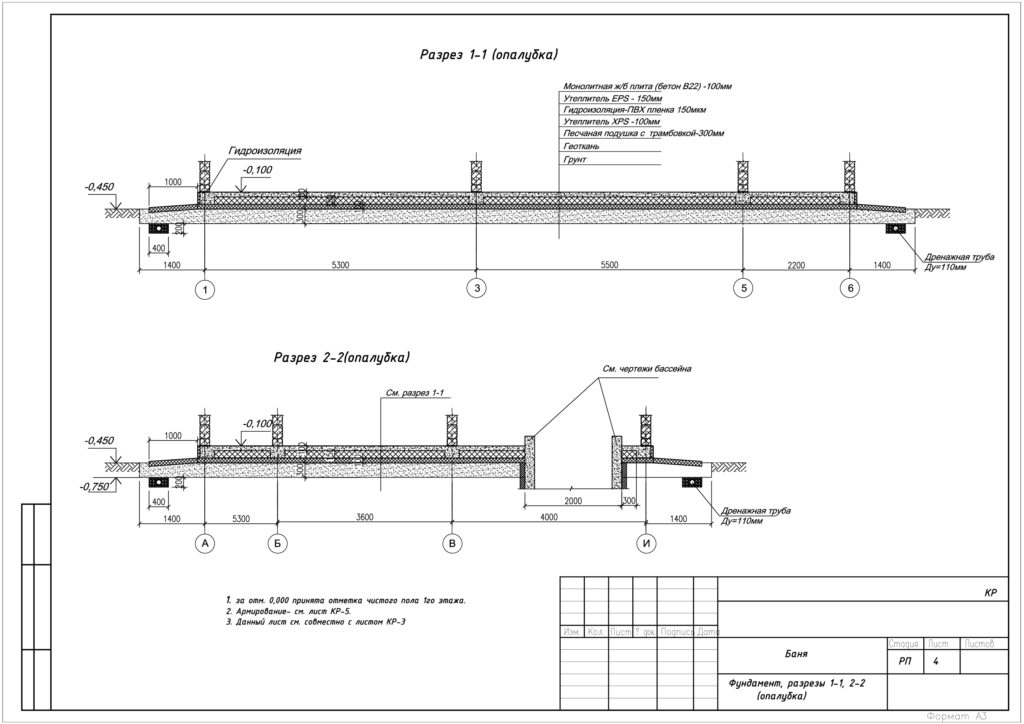

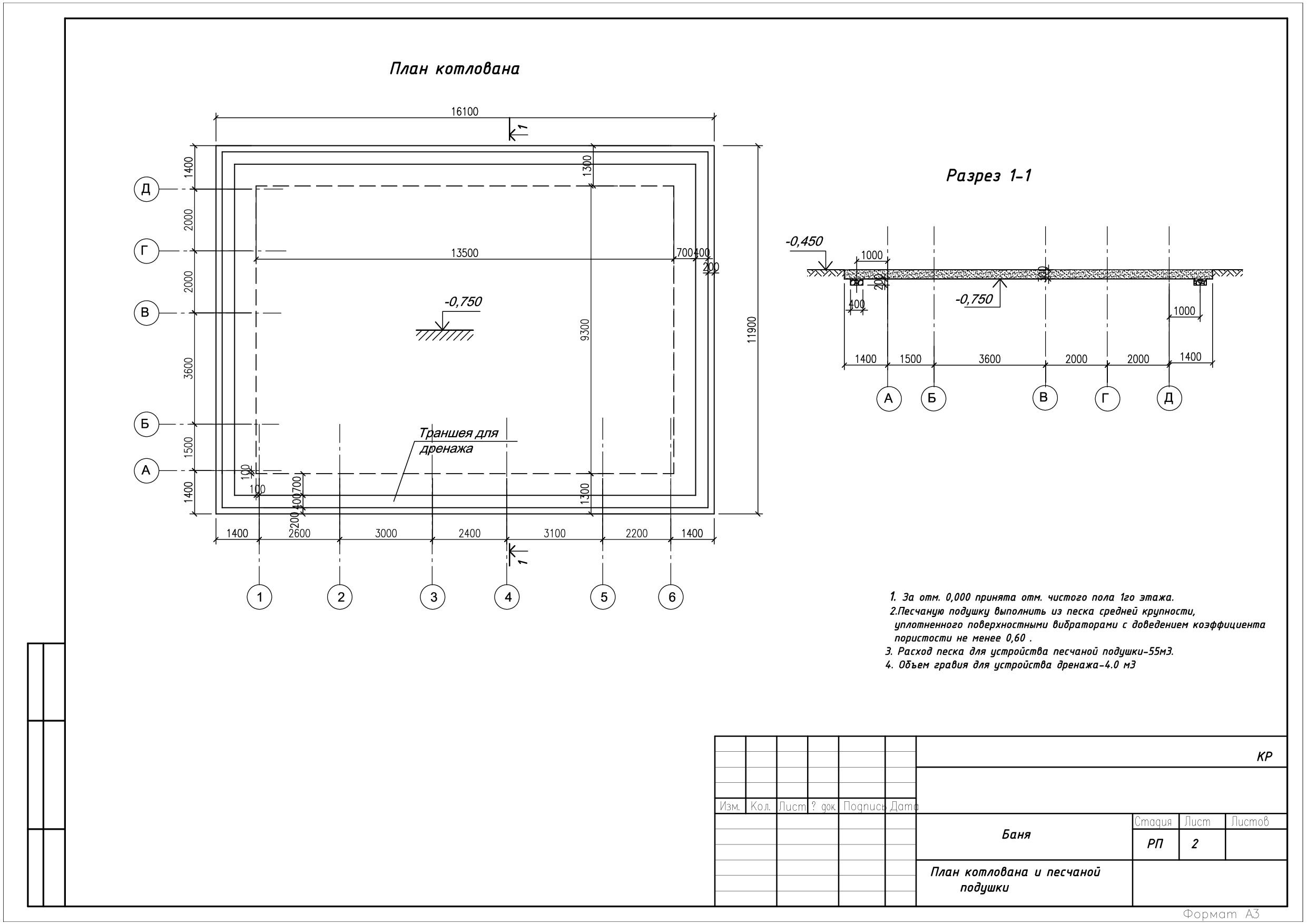

План котлована, схема устройства песчано-щебеночной подушки и послойного трамбования.
Схема дренажной системы по периметру и план ливневой канализации.

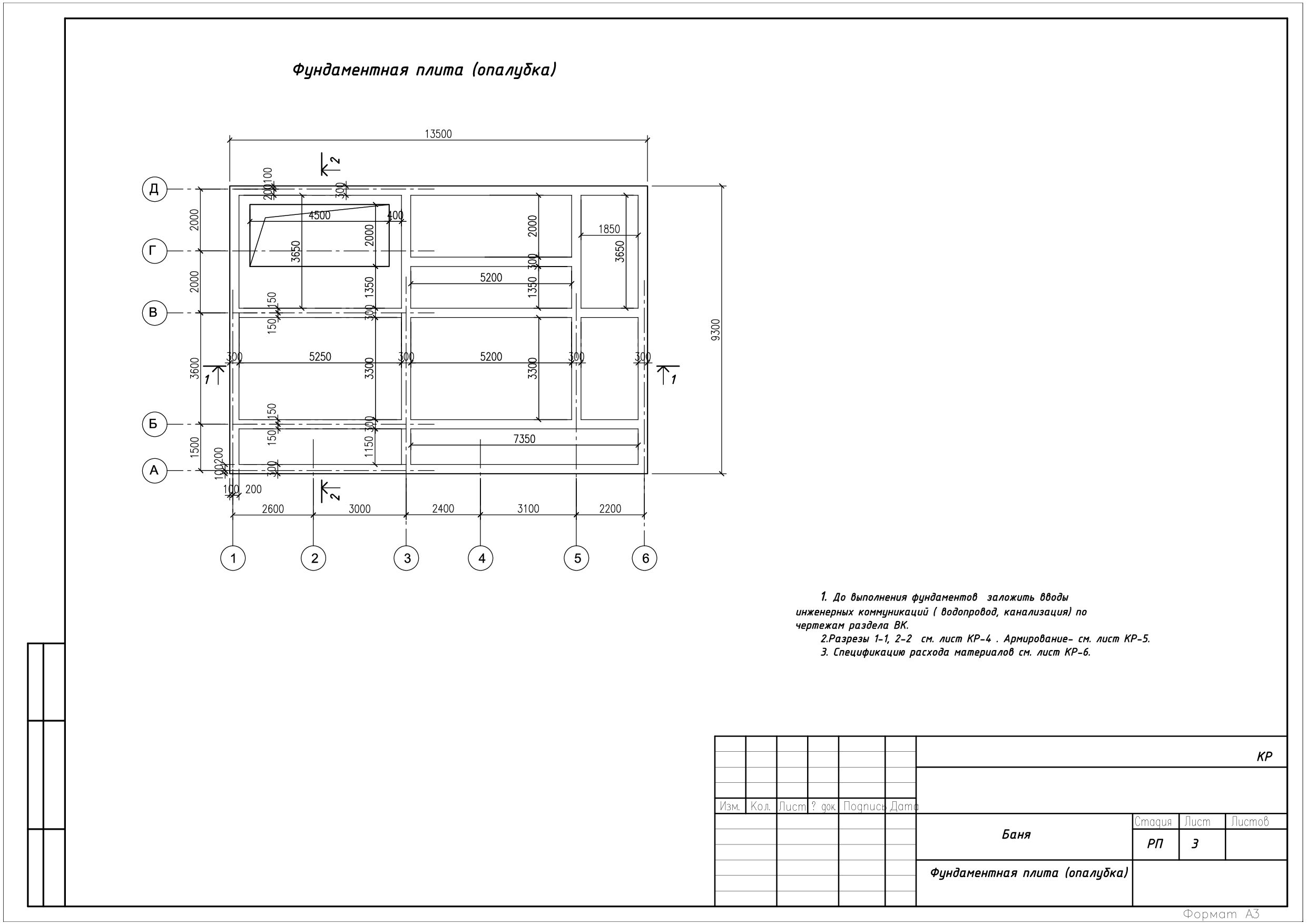

Детальная раскладка несъемной опалубки из L-блоков и плит XPS.

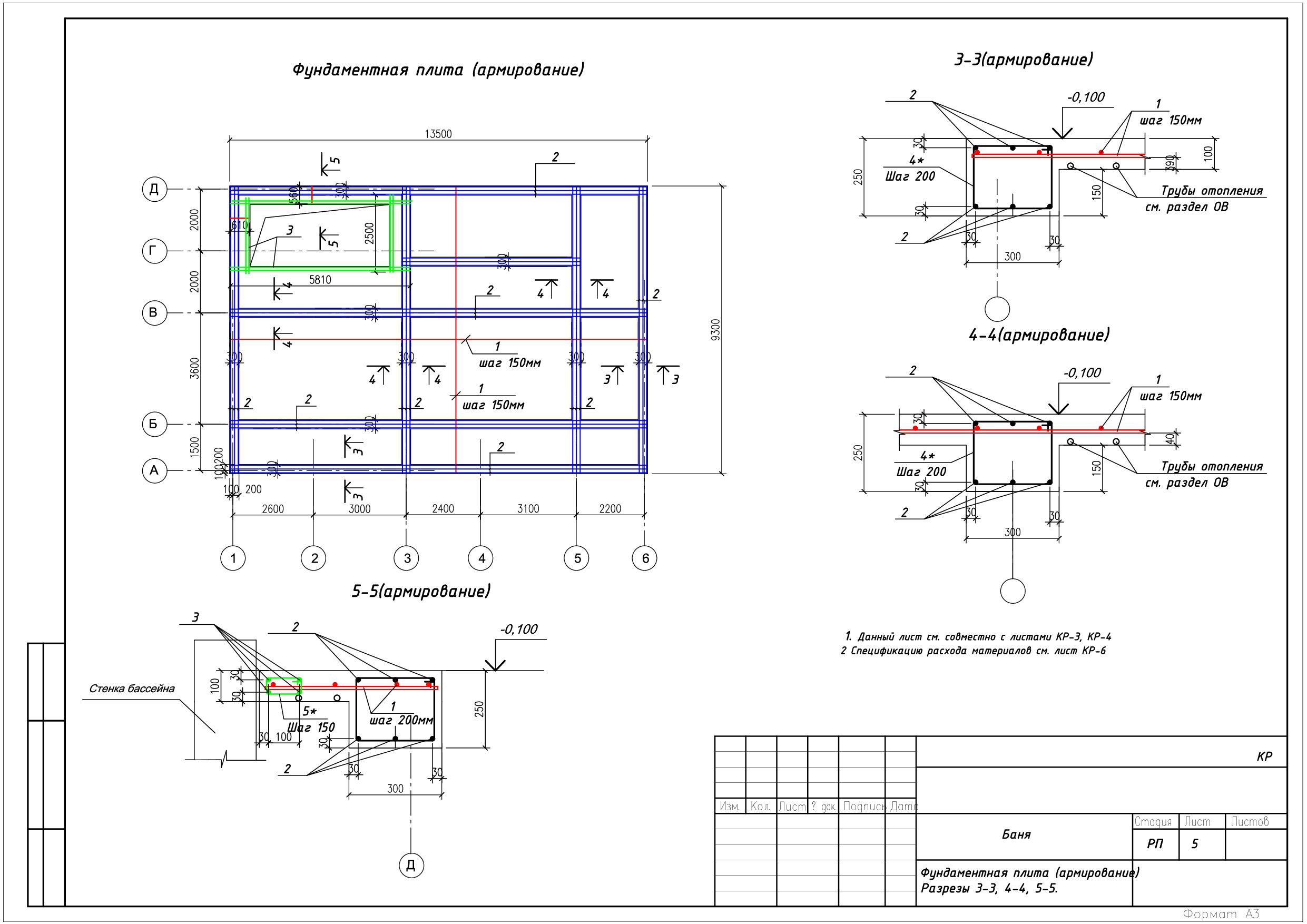

Чертежи армирования несущих ребер жесткости (под фахверковые стойки и несущие стены) и арматурной сетки плиты.
Спецификация узлов сопряжения и закладных деталей для монтажа силового каркаса.
Инженерный раздел:
План закладных гильз для ввода водопровода, силового кабеля и слаботочных сетей.
Схема разводки внутренней канализационной сети с точными привязками мокрых зон.
План раскладки петель водяного теплого пола с разбивкой по помещениям, указанием шага укладки и мест установки коллекторного шкафа.

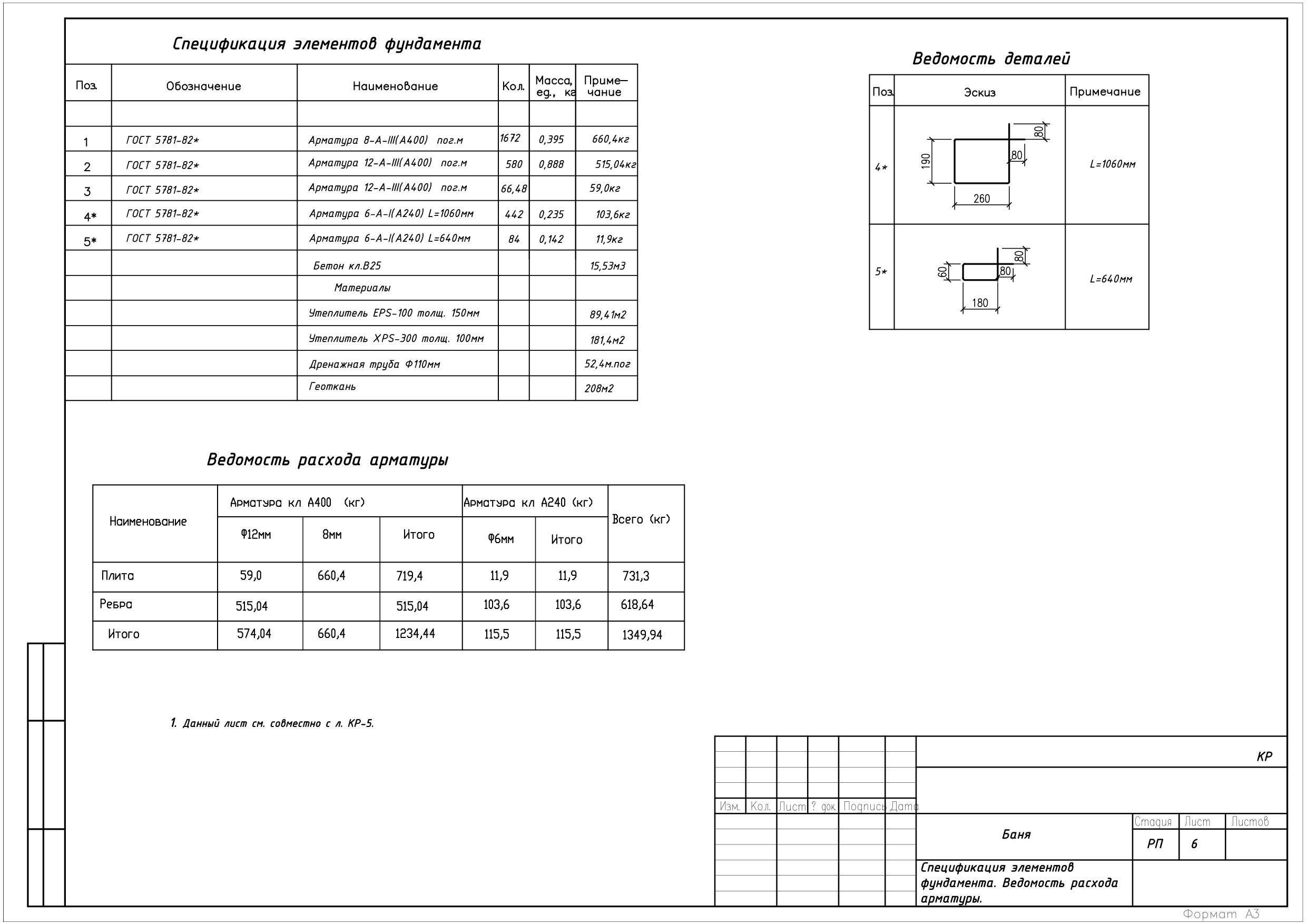

Спецификация и ведомость материалов:
Точный расчет объемов бетона требуемой марки.
Ведомость расхода арматуры и вспомогательных элементов.
Расчет объема утеплителя (XPS), труб теплого пола, фитингов и сопутствующих материалов.
Преимущества фундамента УШП 9,3 × 13,5 м:
Максимальная энергоэффективность: Сплошной контур теплоизоляции полностью отсекает морозное пучение и теплопотери в грунт, работая как мощный теплоаккумулятор.
Идеальная геометрия для сборки каркаса: Проект рассчитан с миллиметровой точностью под монтаж фахверковых конструкций и панорамного остекления.
Экономия времени и бюджета: Готовая шлифованная плита не требует стяжки — укладка плитки, керамогранита или ламината возможна сразу после возведения стен.
Долговечность: Срок службы плитного фундамента УШП превышает 100 лет за счет надежной защиты бетона от влаги и промерзания.
