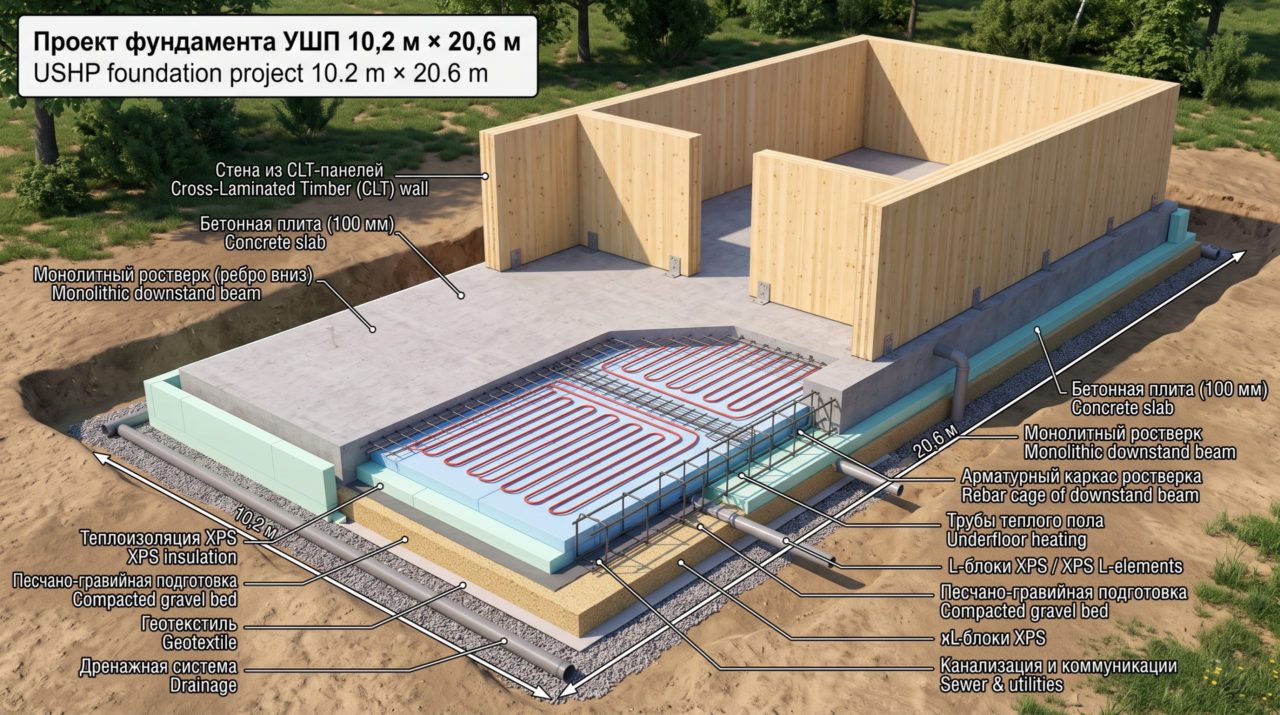

Утепленная шведская плита (УШП) — передовая фундаментная система мелкого заложения, в теле которой объединены несущий монолитный ростверк, сплошная теплоизоляция, готовая сеть коммуникаций и низкотемпературное отопление «теплый пол».
Инженерный отдел компании Domaks (Москва, Новый Арбат) выполняет проектирование фундаментов УШП с расчетом под архитектуру премиальных фахверковых домов и коттеджей из CLT-панелей, полностью нивелируя риски пучения моренных суглинков и глинистых грунтов Московского региона.
Технические параметры конструкции
| Элемент фундамента | Проектные характеристики |
| Класс бетона | Монолитный гидротехнический бетон B25 (М350), W6–W8, F150 |
| Конфигурация | Плита 100 мм с заглубленными монолитными ребрами (ростверками) вниз |
| Ребра жесткости (ростверки) | Сечение 300–450 мм (ширина) × 300–400 мм (глубина) под внешними и несущими CLT-стенами |
| Стены надземной части | Несущие деревянные CLT-панели заводской готовности с анкерным креплением к ростверку |
| Армирование ростверка | Пространственный арматурный каркас (А500С Ø12–14 мм) с усиленными углами |
| Теплоизоляция основания | Экструдированный пенополистирол XPS высокой прочности (от 400 кПа под ребрами) |
| Толщина утеплителя | 200–300 мм (включая контурные L-блоки по периметру) |
| Отопление | Встроенный контур водяного теплого пола (сшитый полиэтилен PE-Xa Ø16–20 мм) |
| Финишная готовность | Шлифованная машинным способом плита (под укладку керамогранита/ламината без стяжки) |
Особенности технологии под климат и грунты Подмосковья:
Ребра жесткости (ростверки) вниз — устойчивость к пучению:
Почвы Московской области на 80% состоят из водонасыщенных глин и суглинков. Опущенный вниз ростверк работает как монолитная рама, придавая плите жесткость на изгиб при сезонных подвижках грунта, а толстый слой XPS исключает промерзание основания под домом.
Идеальная база под монтаж CLT-панелей:
Массивные клееные деревянные панели требуют строго выверенной геометрии (отклонение не более 2–3 мм). Затирка плиты самоходными дисково-лопастными машинами дает зеркально гладкую плоскость, готовую к монтажу окладного венца и стен без мокрых выравнивающих процессов.
Энергоэффективный теплоаккумулятор:
Плита УШП отсечена от сырости и холода сплошным панцирем из пенополистирола. Бетонная масса медленно накапливает тепло от труб теплого пола, существенно снижая затраты на отопление коттеджа в зимний период.

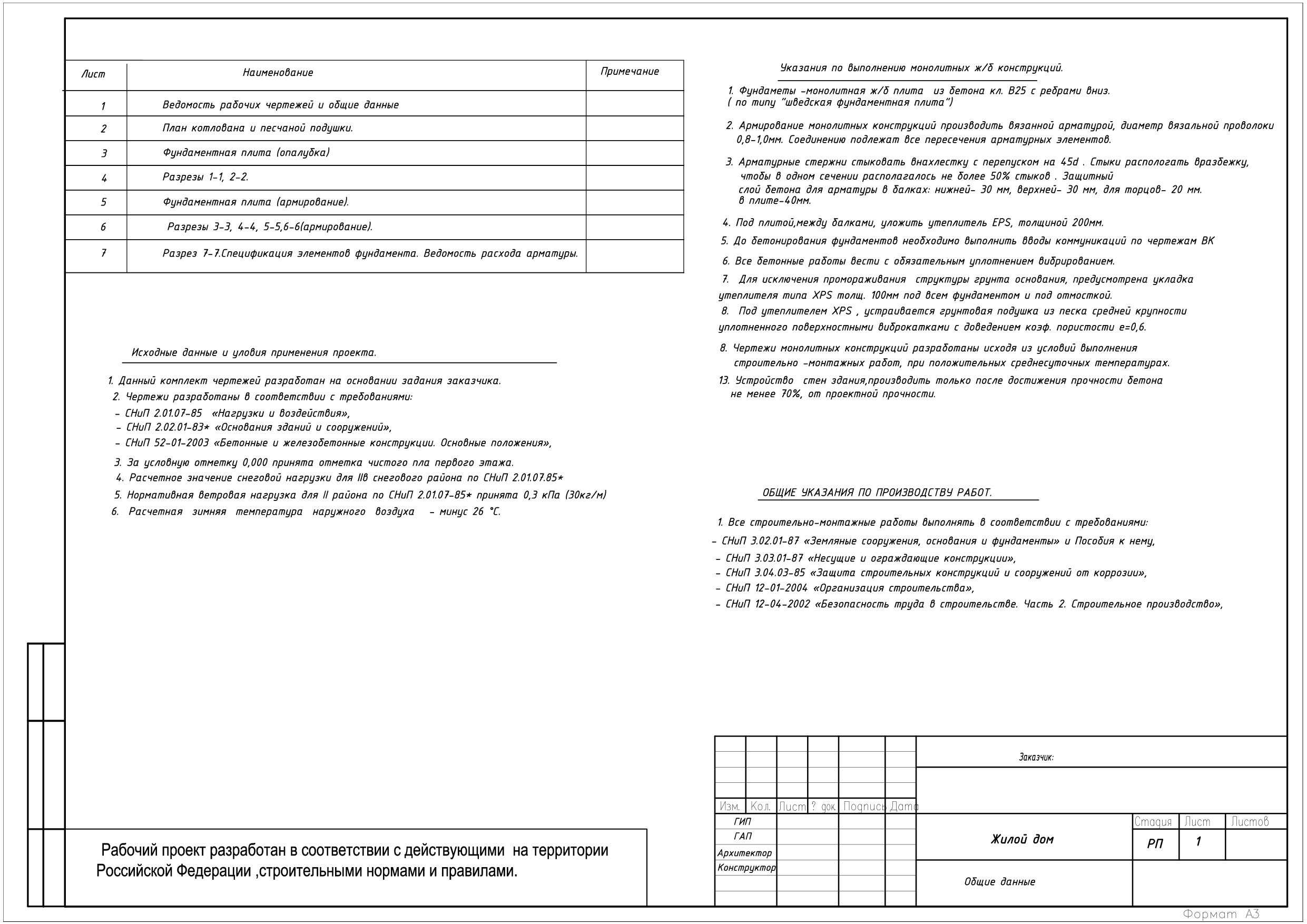

Состав проектной документации
Заказывая рабочий проект УШП в строительной компании «Домакс», вы получаете комплект чертежей, полностью готовый к согласованию и производству строительно-монтажных работ:
Раздел КЖ (Конструкции железобетонные):

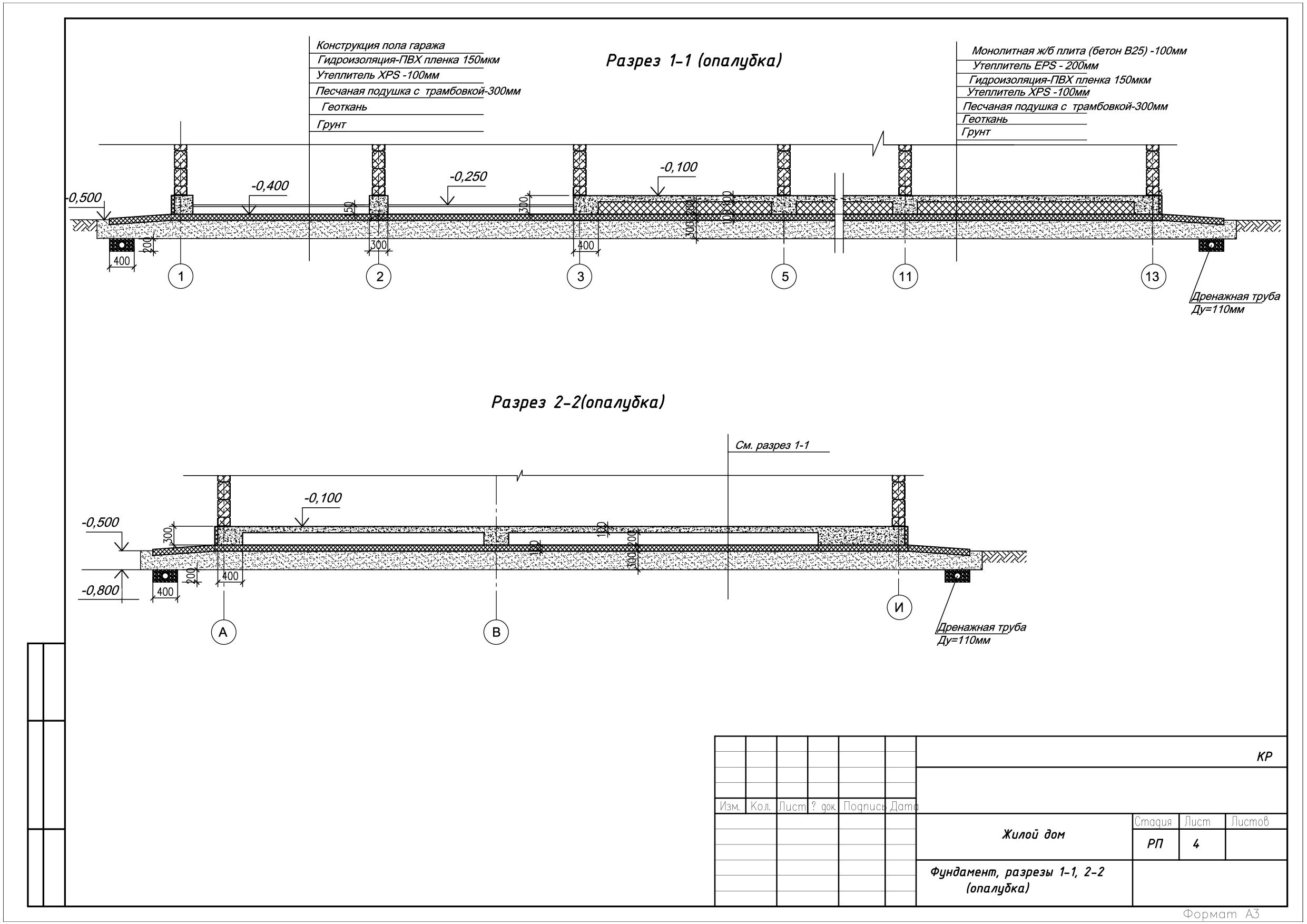

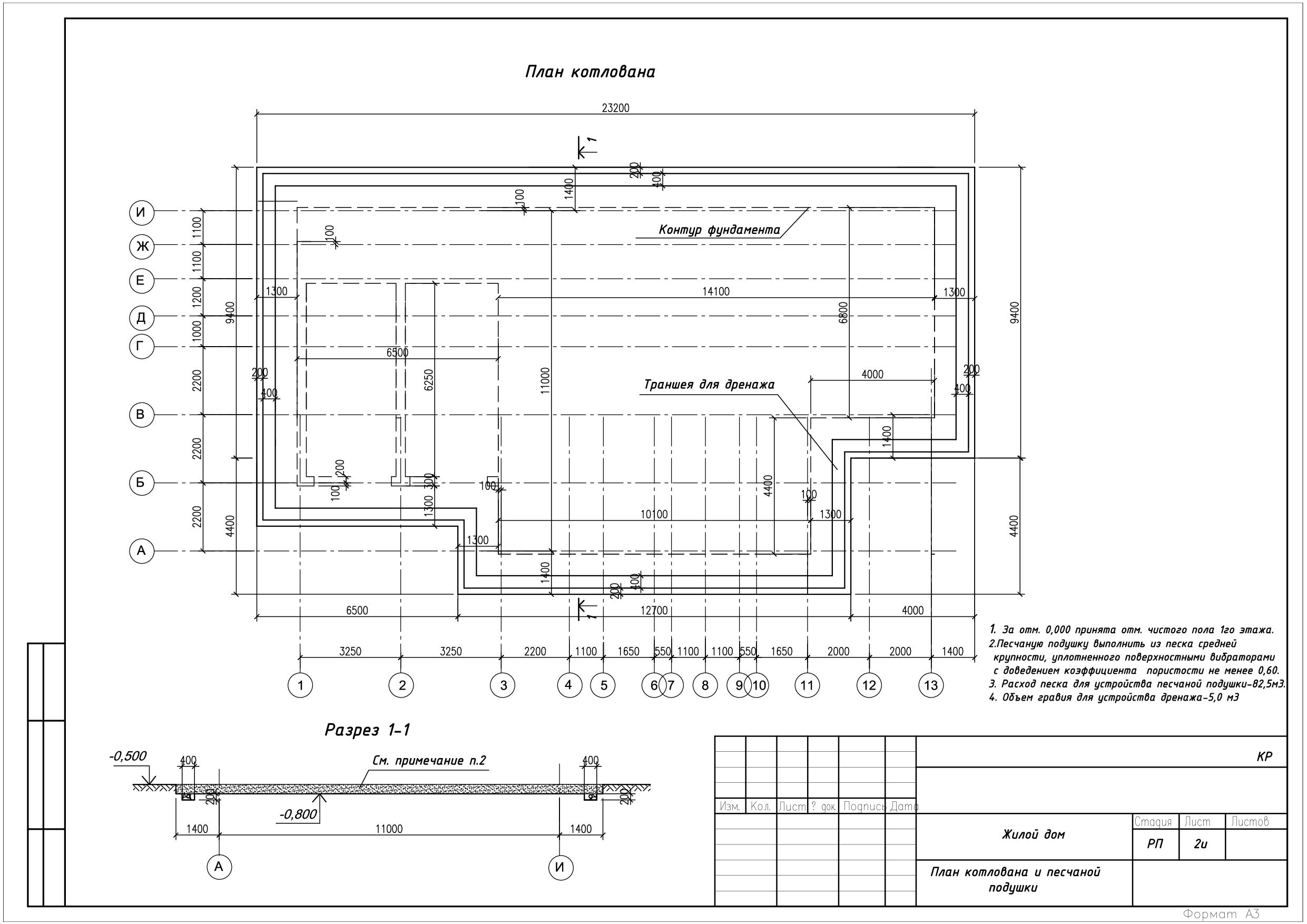

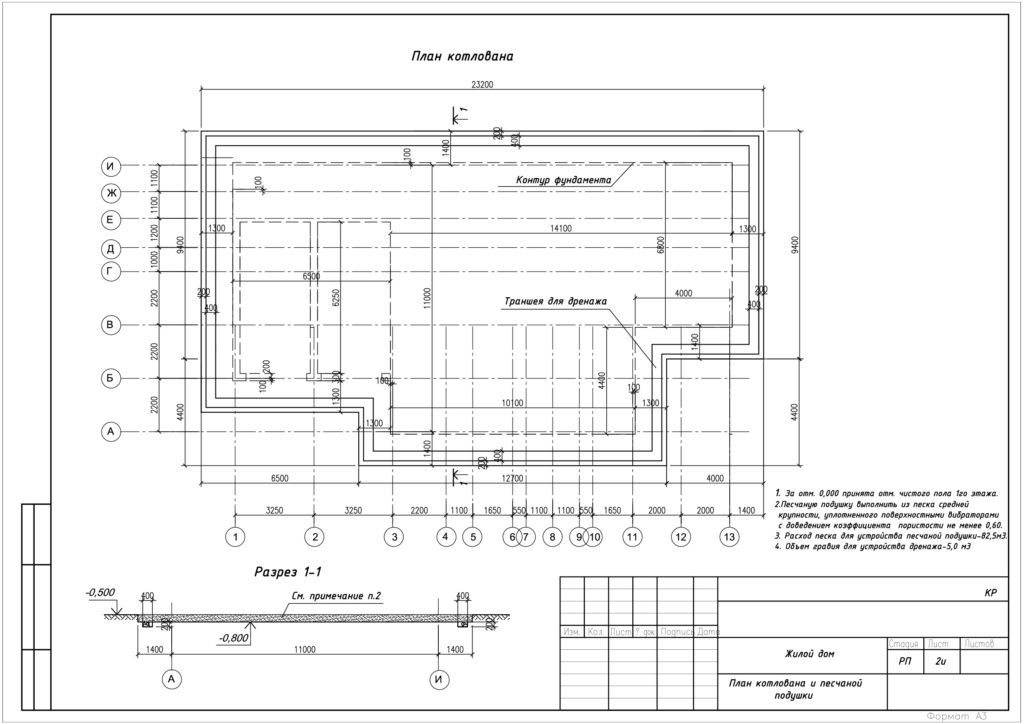

Схема разработки котлована, геотекстильного разделения и послойного виброуплотнения песчано-щебеночной подушки.
План пристенного глубинного дренажа и ливнеотведения.

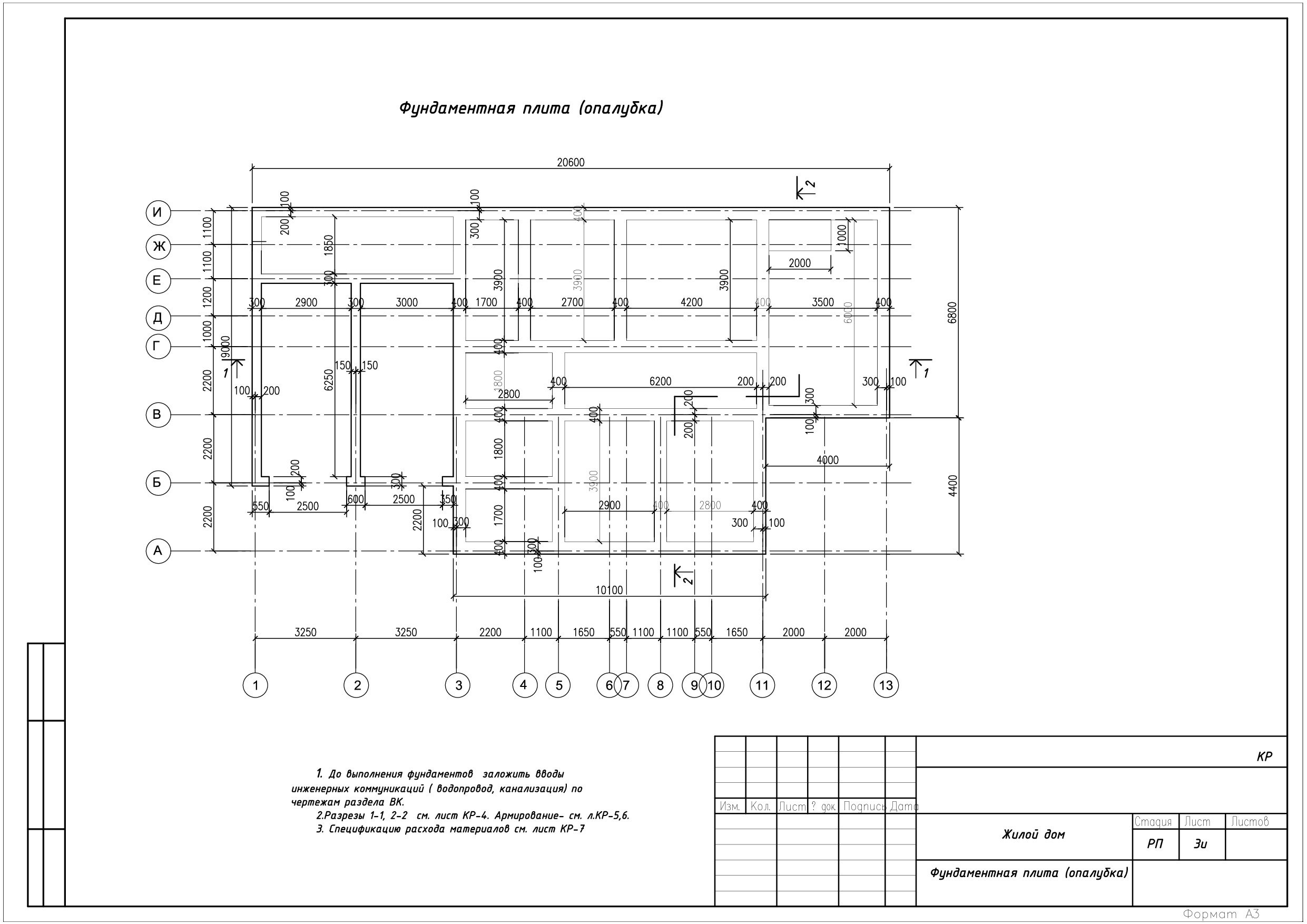

План расстановки фасадных L-блоков и раскладки плит XPS.

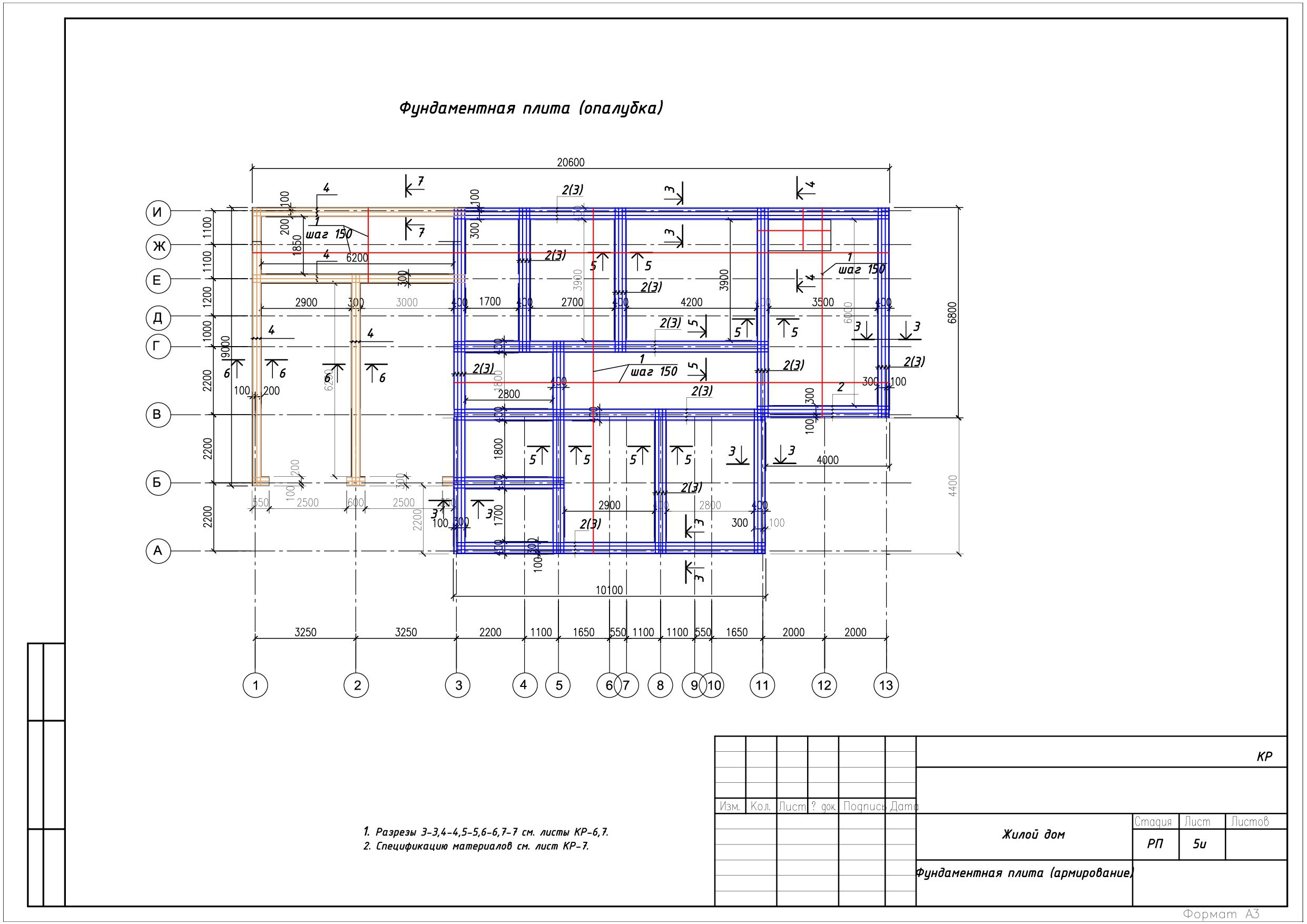

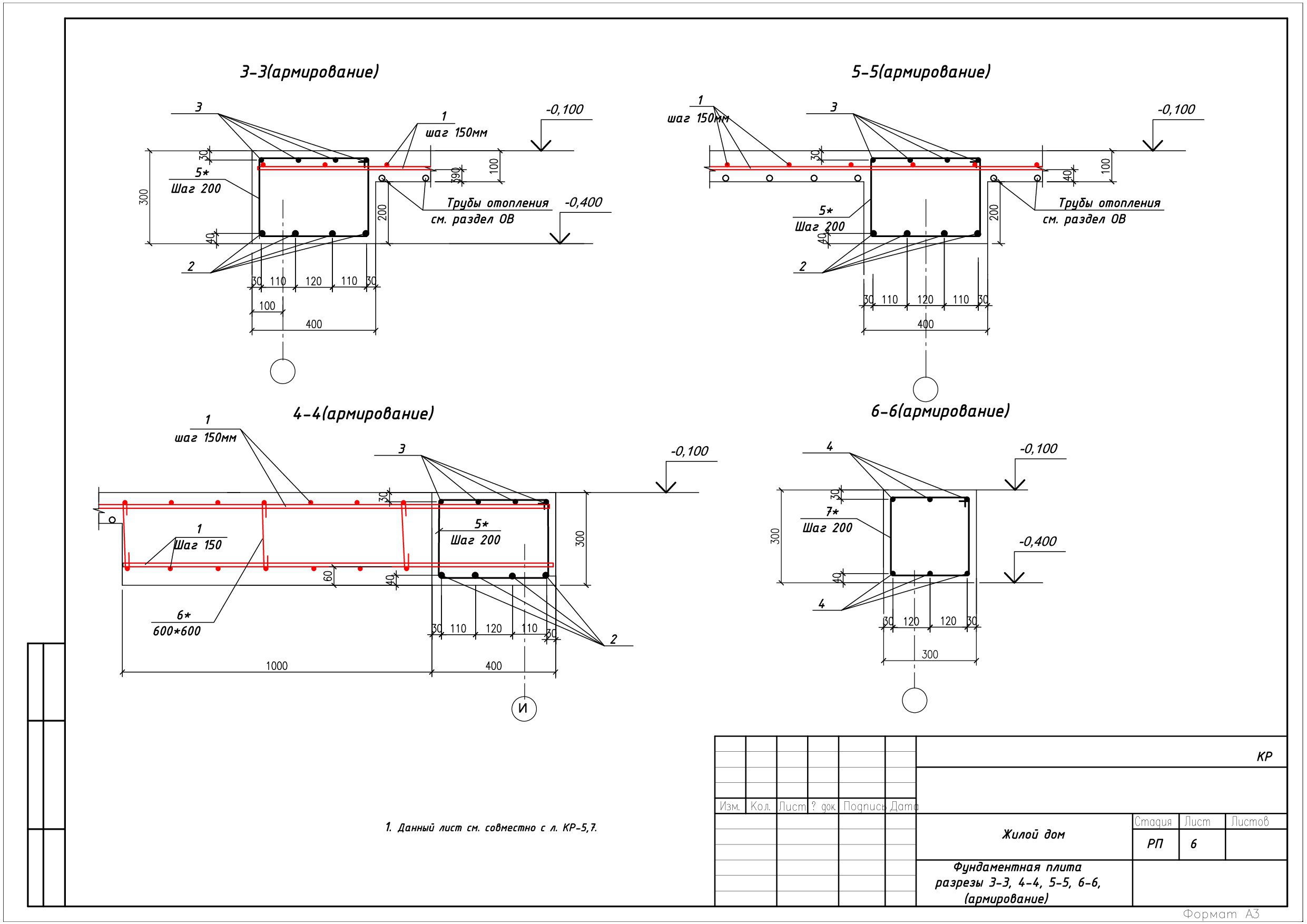

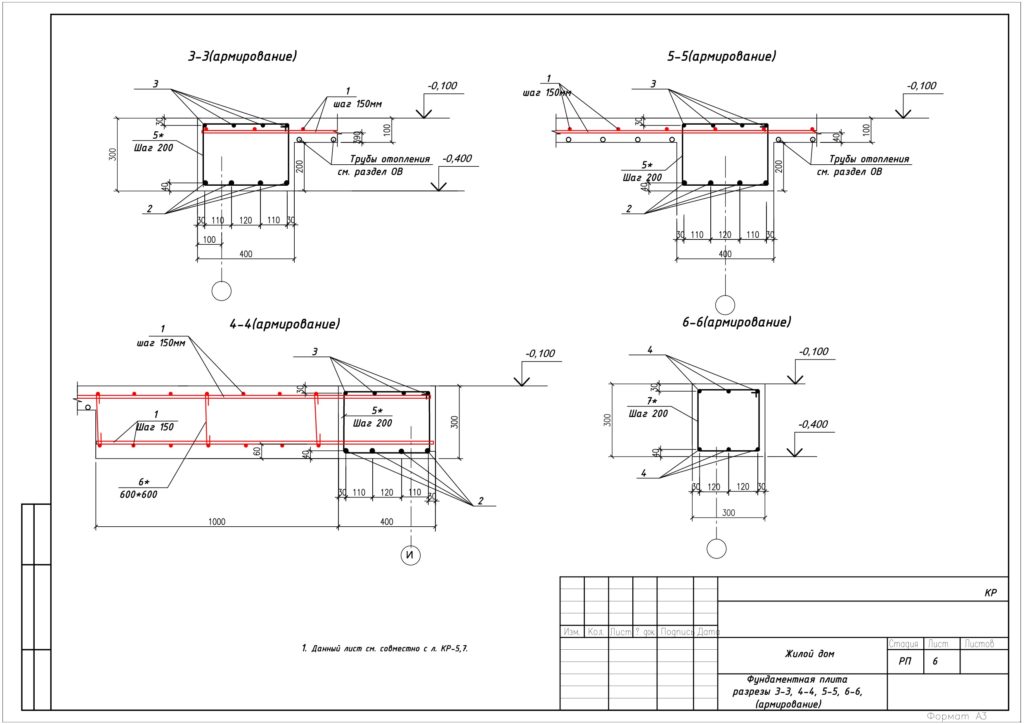

Детальные схемы пространственного армирования ростверков, вязки угловых элементов и армосеток плиты.
Узлы сопряжения ростверка с нижним краем CLT-панелей, узлы отсечной гидроизоляции и расстановка анкерных групп.
Инженерные разделы (ВК и ОВ):
План закладных гильз для ввода воды, сетей электроснабжения, слаботочных систем и заземления.
Разводка внутренней канализационной сети с точным позиционированием фановых стояков и мокрых зон.
Теплотехнический и гидравлический расчет водяного теплого пола с шагом раскладки (рантовые зоны у панорамных окон, жилые комнаты) и привязкой коллектора.

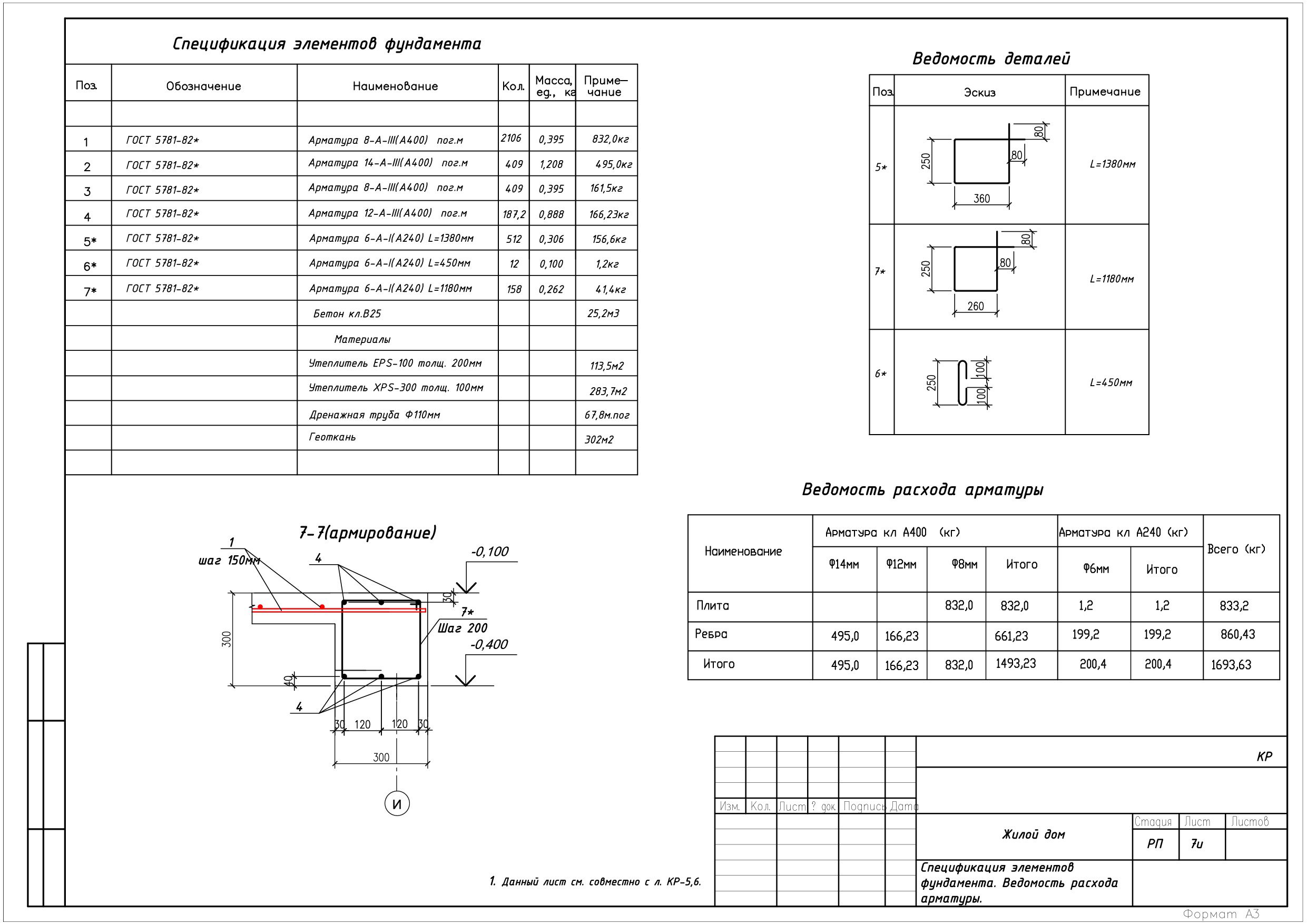

Спецификация материалов:
Точные кубатуры бетона, тоннаж арматуры, площади XPS, метраж трубопроводов и комплектующих для безошибочной закупки без переплат.
Порядок работы с СК «Домакс» в Москве и МО
Выезд инженера на участок: топосъемка, анализ перепада высот и оценка подъездных путей для тяжелой строительной техники.
Геологические изыскания: бурение контрольных скважин в пятне застройки для определения несущей способности грунта и уровня грунтовых вод (УГВ).
Проектирование и расчет нагрузок: адаптация проекта под проект дома из CLT-панелей или фахверка.
Строительство под ключ: от земляных работ и монтажа коммуникаций до заливки бетона и сдачи объекта с гарантией по договору.
