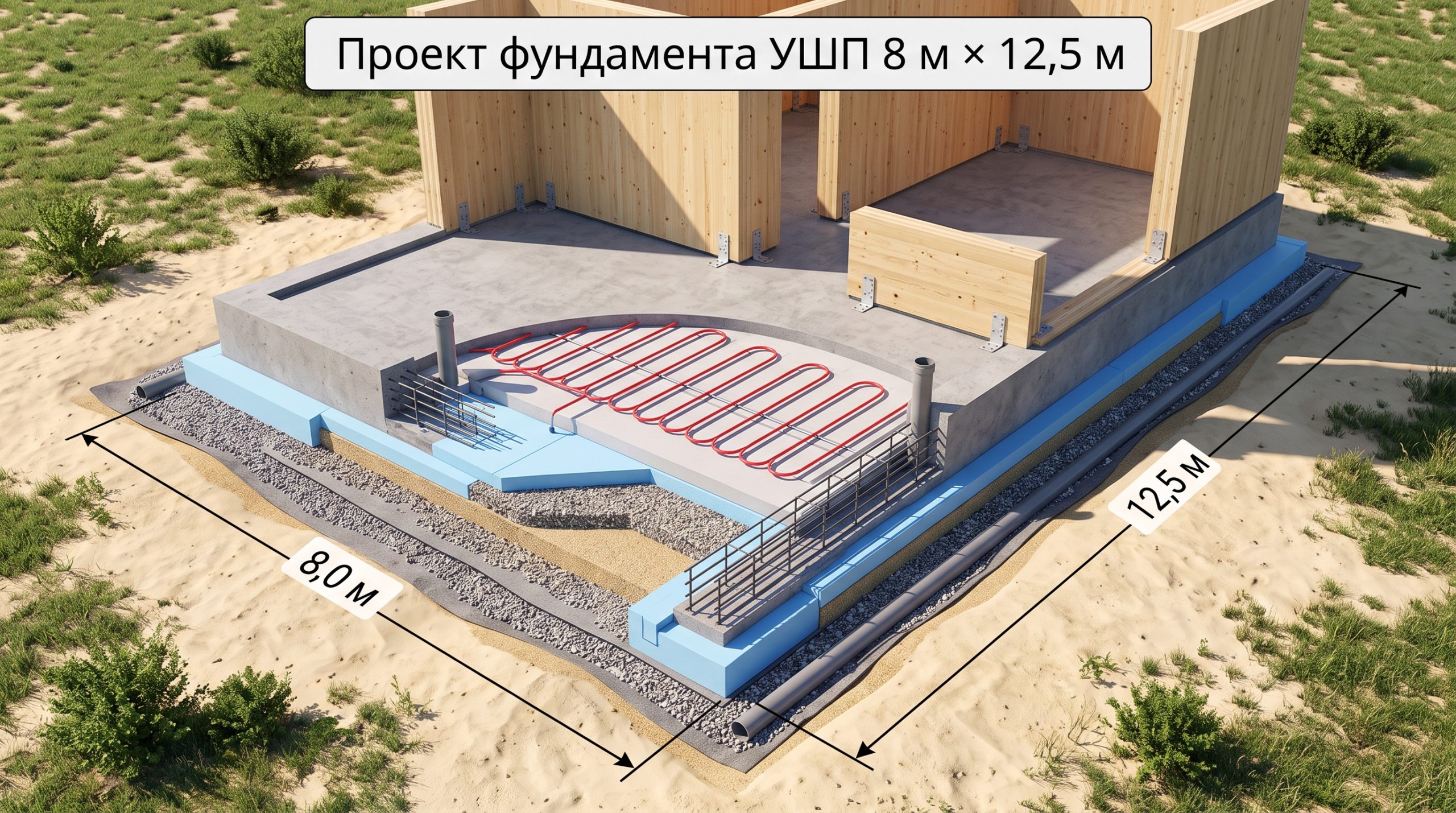

Проект утепленной шведской плиты с габаритами 8,0 × 12,5 м (общая площадь застройки — 100 м²) разработан конструкторским бюро строительной компании «Домакс» (Москва, ул. Новый Арбат).
Это решение оптимизировано для возведения современных одно- и двухэтажных загородных домов, барнхаусов, фахверковых коттеджей и банных комплексов из CLT-панелей и клееного бруса.
Конструктив фундамента выполнен с развитыми монолитными ребрами жесткости (ростверками), опущенными вниз. Такая схема создает жесткую пространственную раму, которая полностью гасит нагрузки от морозного пучения водонасыщенных глин и суглинков Московского региона, обеспечивая идеальную стабильность геометрии строения.
Технические параметры проекта:
| Параметр / Элемент | Проектное значение |
| Габариты основания | 8,0 м × 12,5 м |
| Площадь плиты | 100,0 м² |
| Тип конструкции | Утепленная шведская плита с монолитными ростверками (ребрами вниз) |
| Толщина плиты пола | 100 мм (с финишной затиркой вертолетами под чистовой пол) |
| Сечение ростверков (ребер вниз) | 350–400 мм (ширина) × 300–450 мм (глубина) под внешними и несущими стенами |
| Несущие стены | Стеновые CLT-панели заводской готовности с креплением на оцинкованные анкеры |
| Бетон | Товарный монолитный бетон B25 (М350), W6–W8, F150 |
| Армирование ростверков | Пространственный каркас из продольной рифленой арматуры А500С Ø12–14 мм с хомутами Ø8 мм |
| Армирование плиты пола | Сетка из арматурной стали Ø6–8 мм с ячейкой 150×150 мм |
| Теплоизоляция основания | Экструдированный пенополистирол высокой прочности (XPS Carbon Prof от 400 кПа под ребрами) |
| Толщина утеплителя | 200–300 мм + несъемная опалубка из цокольных L-блоков по периметру |
| Отопление | Встроенные контуры водяного теплого пола (сшитый полиэтилен PE-Xa Ø16–20 мм с барьером EVOH) |
| Коммуникации | Встроенная разводка канализации ПВХ Ø110 мм, гильзы для ввода водопровода и кабелей |
Особенности конструктива под условия Москвы и Подмосковья:
Ростверки вниз — надежность на пучинистых грунтах:
В Московской области глубина сезонного промерзания достигает 1,4–1,5 м. Опущенные вниз ребра жесткости работают как единый монолитный кессон, предотвращая изгибающие деформации плиты. Сплошной слой нижнего утеплителя XPS отсекает промерзание грунта под всем пятном застройки.
Идеальное сопряжение со стенами из CLT-панелей:
Заводские деревянные CLT-панели требуют миллиметровой точности плоскости основания (перепад не более ±2–3 мм). Механизированная затирка плиты сразу дает готовую гладкую поверхность пола без затрат времени и бюджета на дополнительную стяжку.
Единая энергоэффективная система отопления:
Трубы теплого пола уложены непосредственно в тело монолитной плиты (100 мм). Массив бетона работает как мощный теплоаккумулятор, равномерно прогревая помещения и снижая расходы на отопление дома на 30–40%.
Защищенные коммуникации:
Все трассы водоотведения и закладные гильзы заводятся в песчаную подушку до заливки бетона с точным выходом в проектируемых точках санузлов, кухни и котельной.

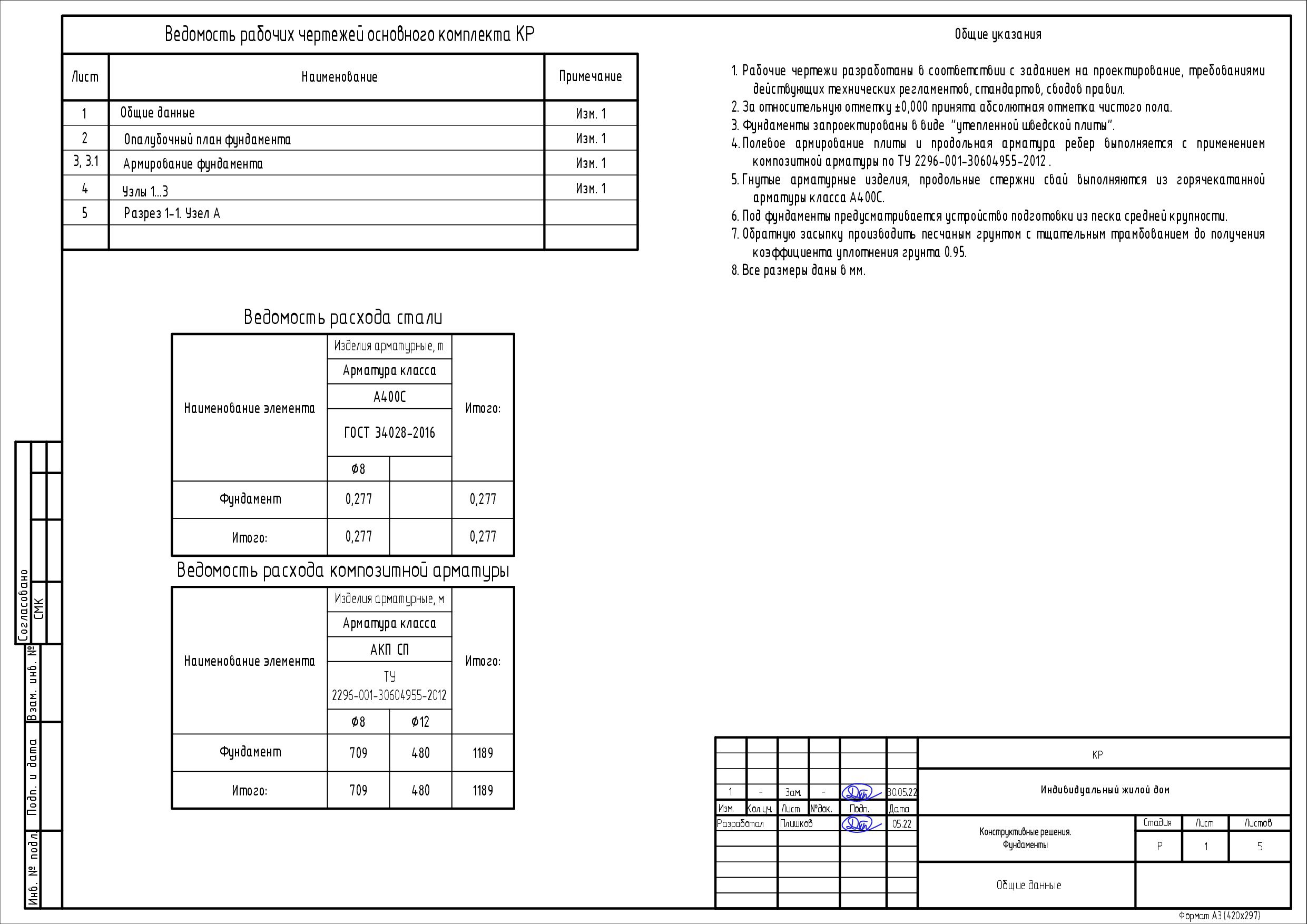

Состав рабочего комплекта документации:
Раздел КЖ (Конструкции железобетонные):
Схема разработки котлована, укладки геотекстиля и послойной трамбовки песчано-щебеночной подушки.
План кольцевого пристенного дренажа с водоприемными колодцами.
План раскладки плит XPS и монтажа цокольных L-элементов.

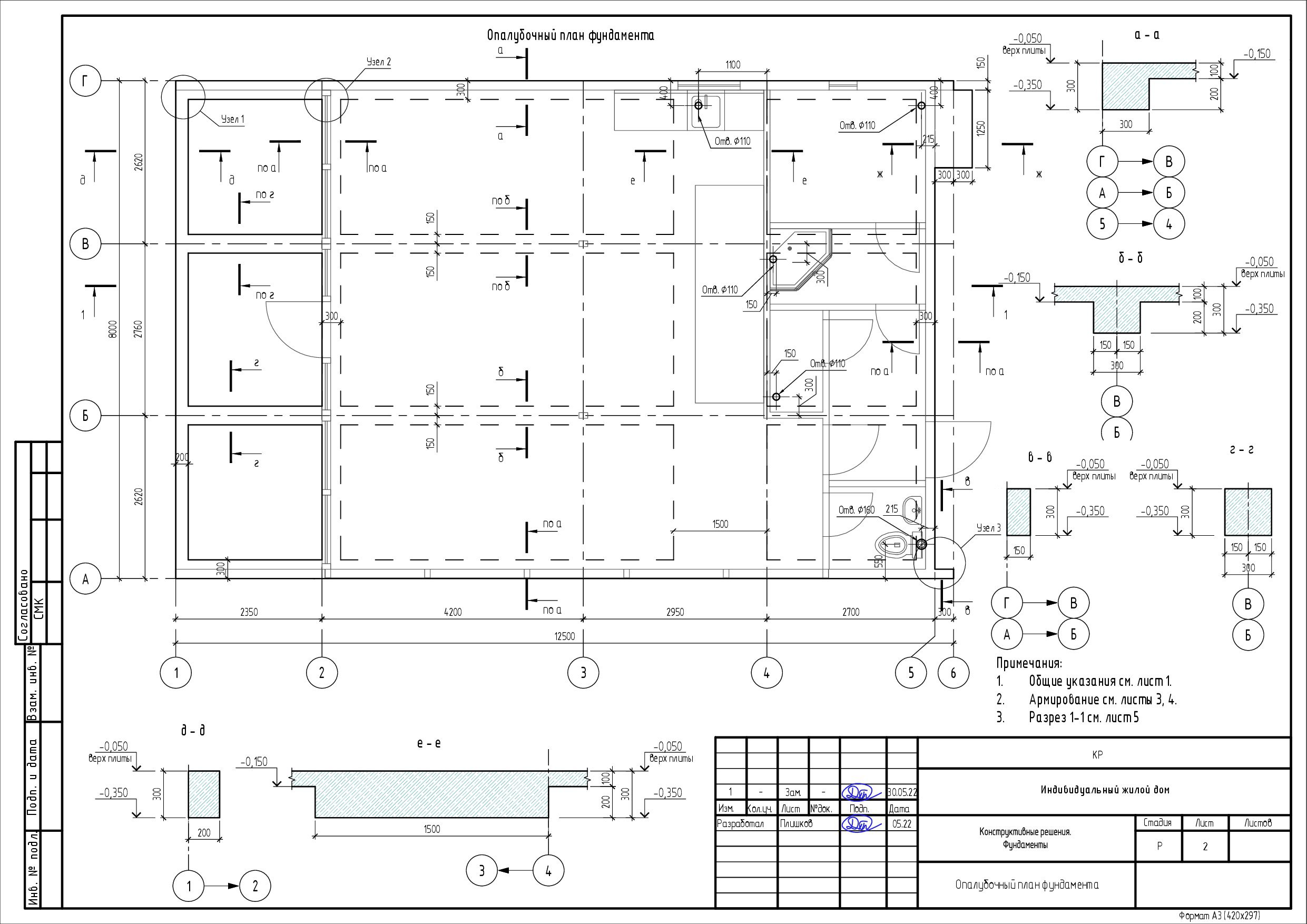

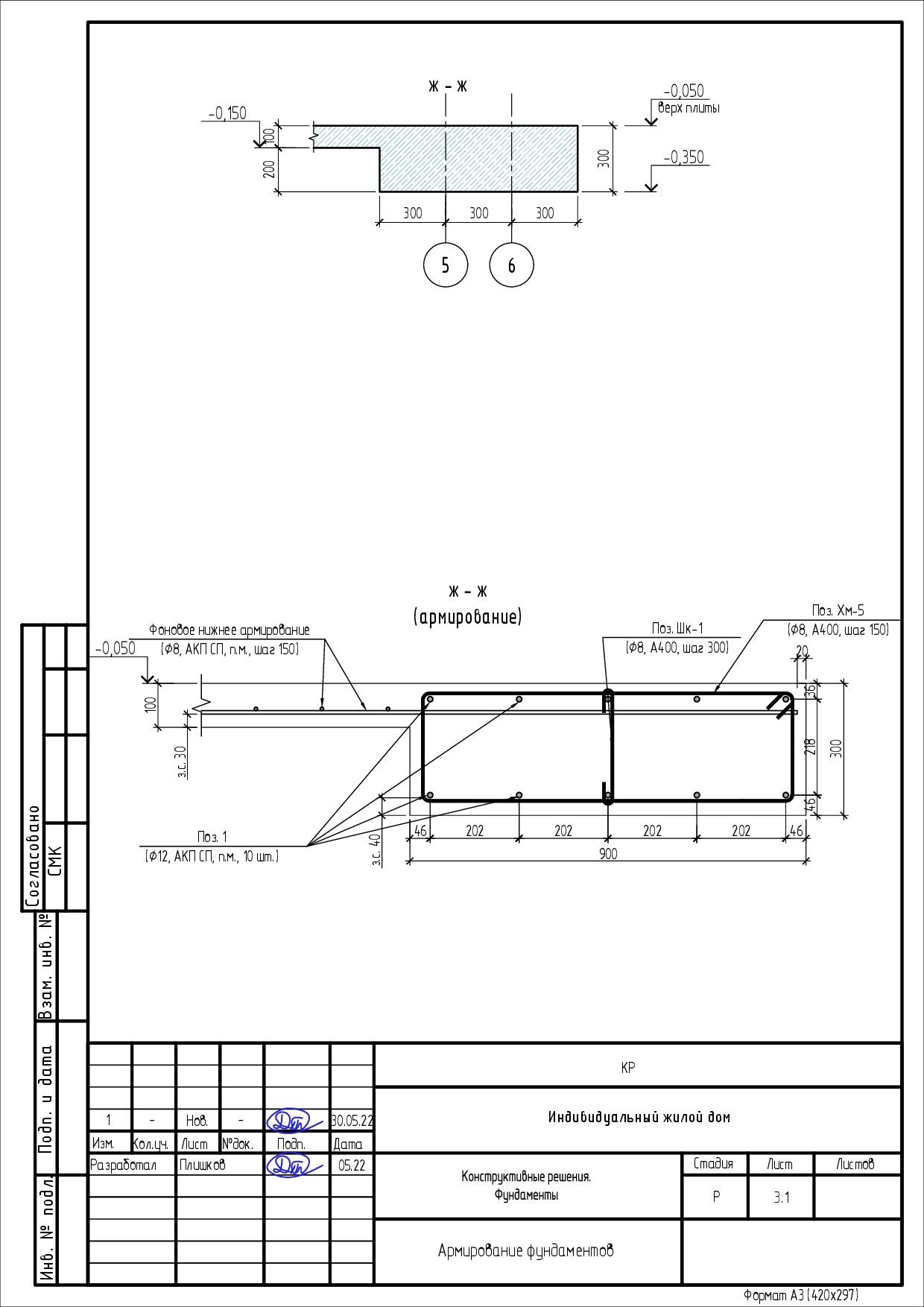

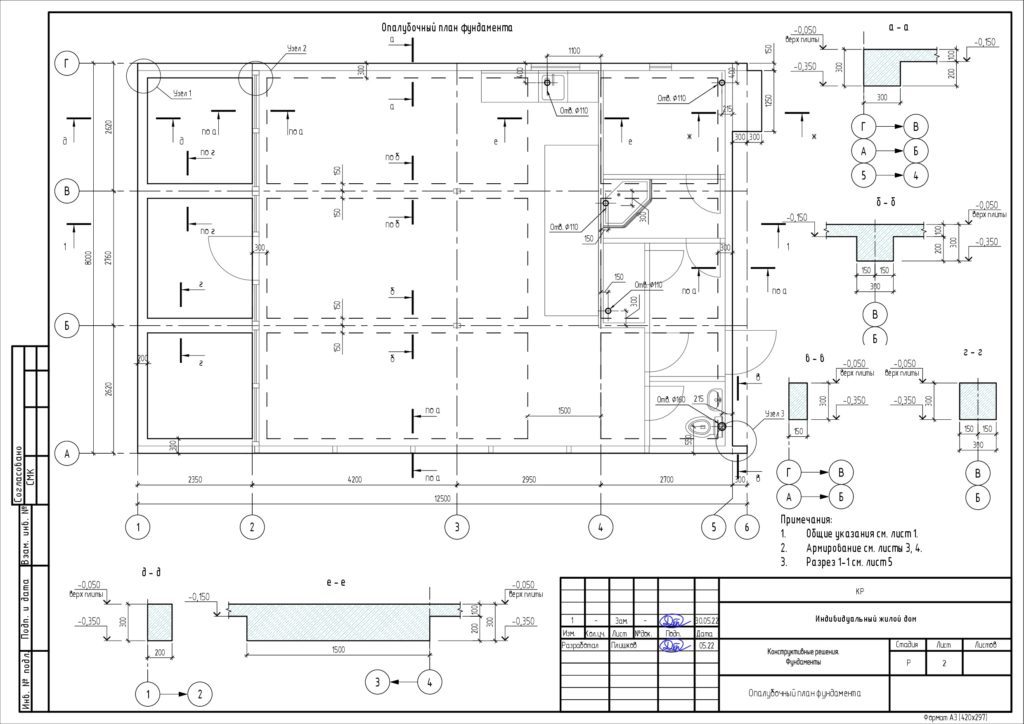

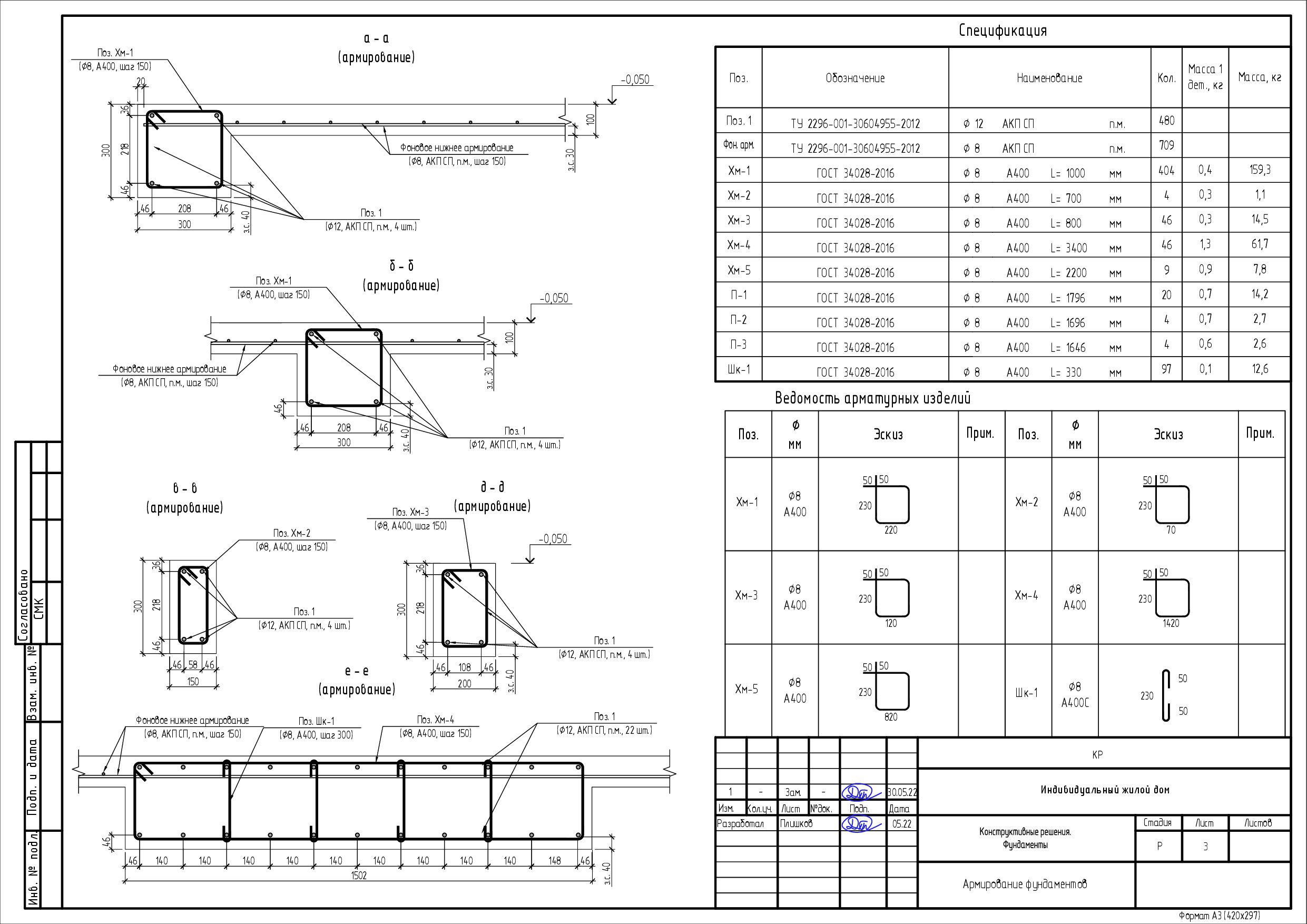

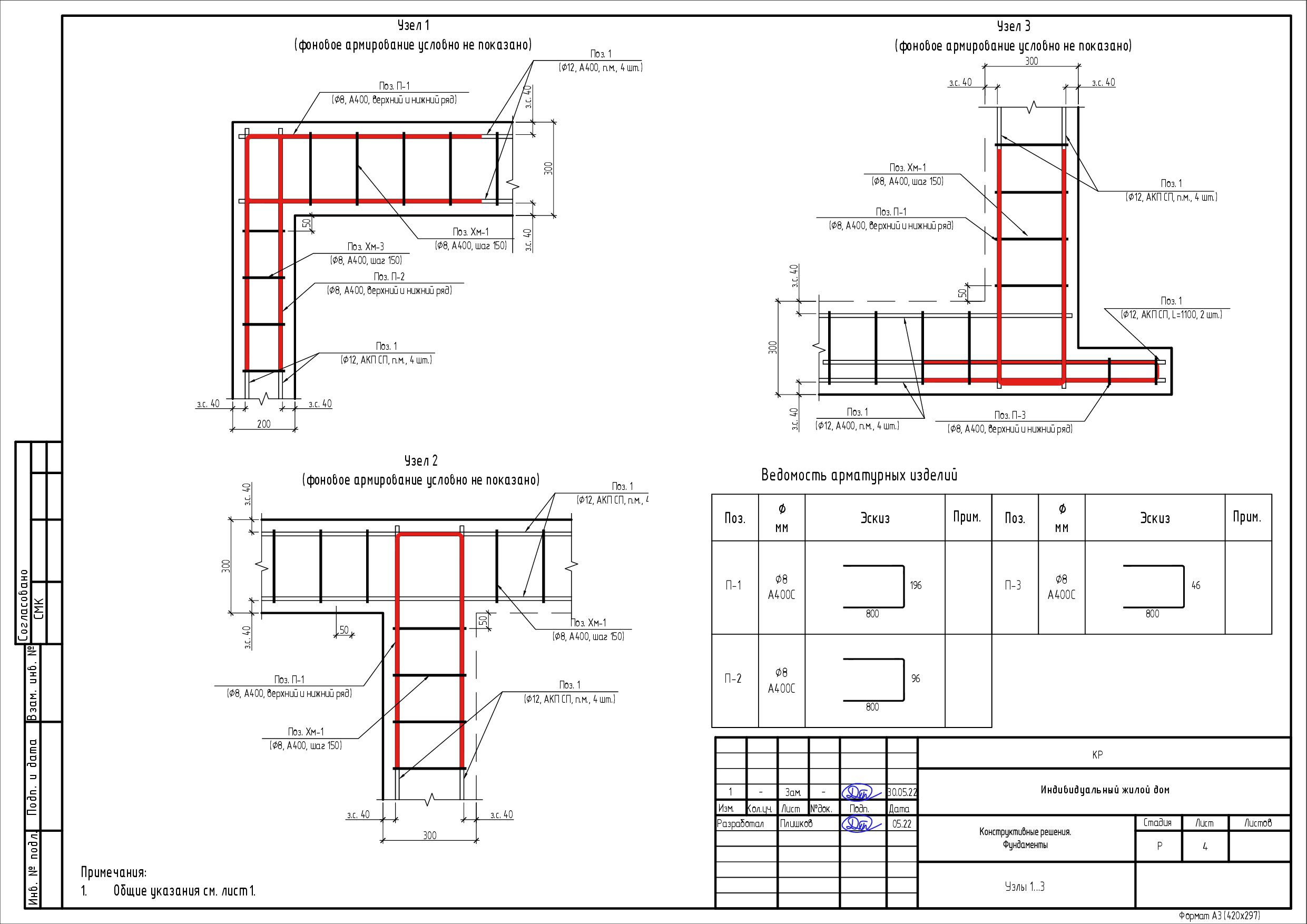

Схемы армирования монолитных ростверков вниз, угловых сопряжений и сетки плиты пола.

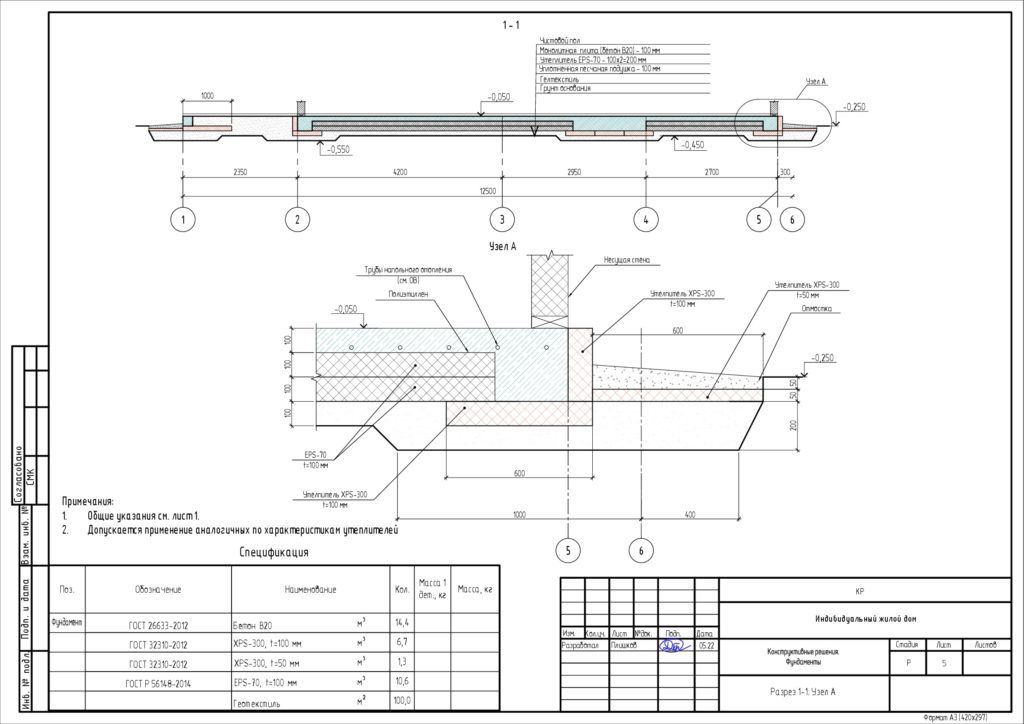

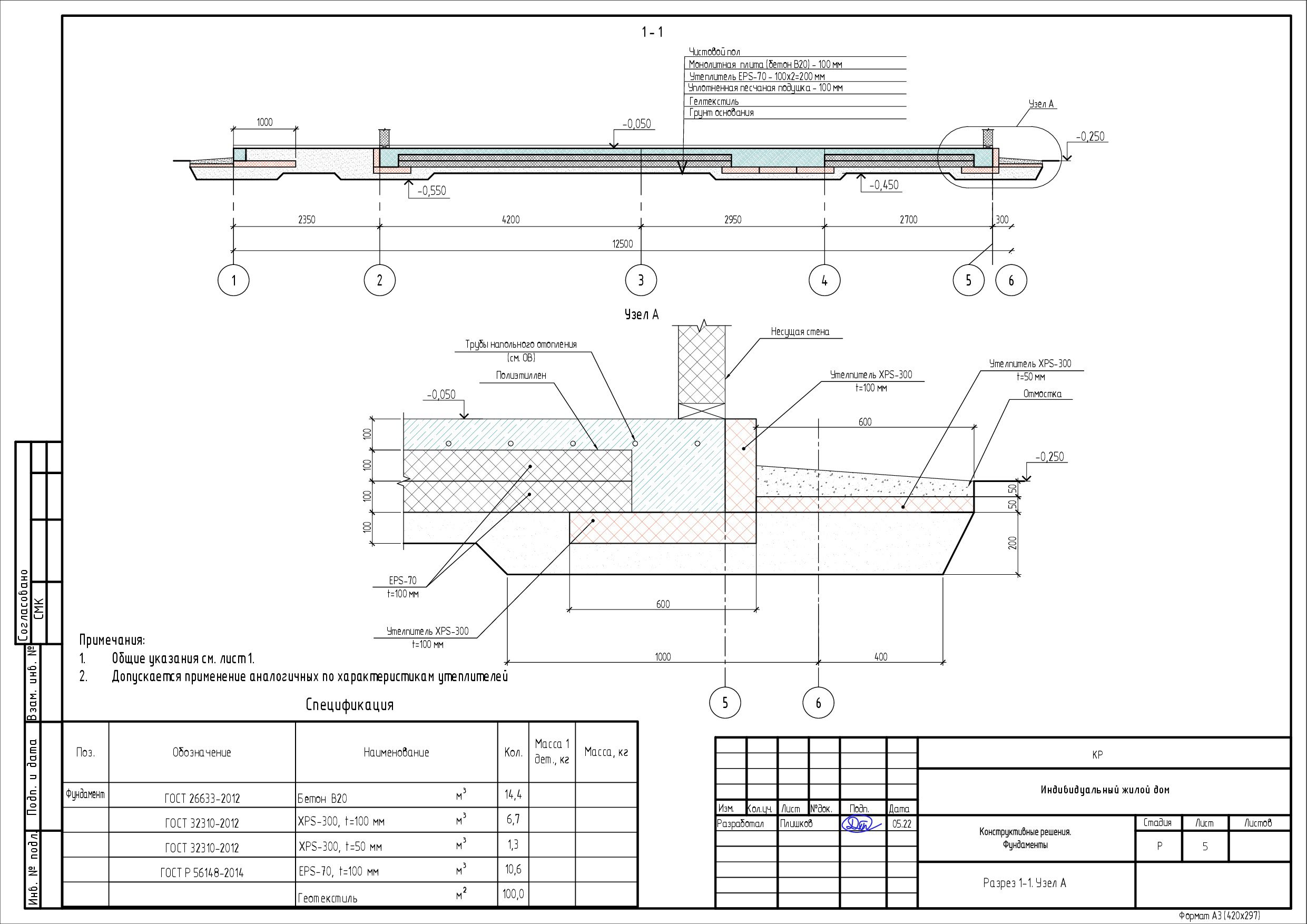

Узлы гидроизоляции и анкерного крепления стен из CLT-панелей к плите.

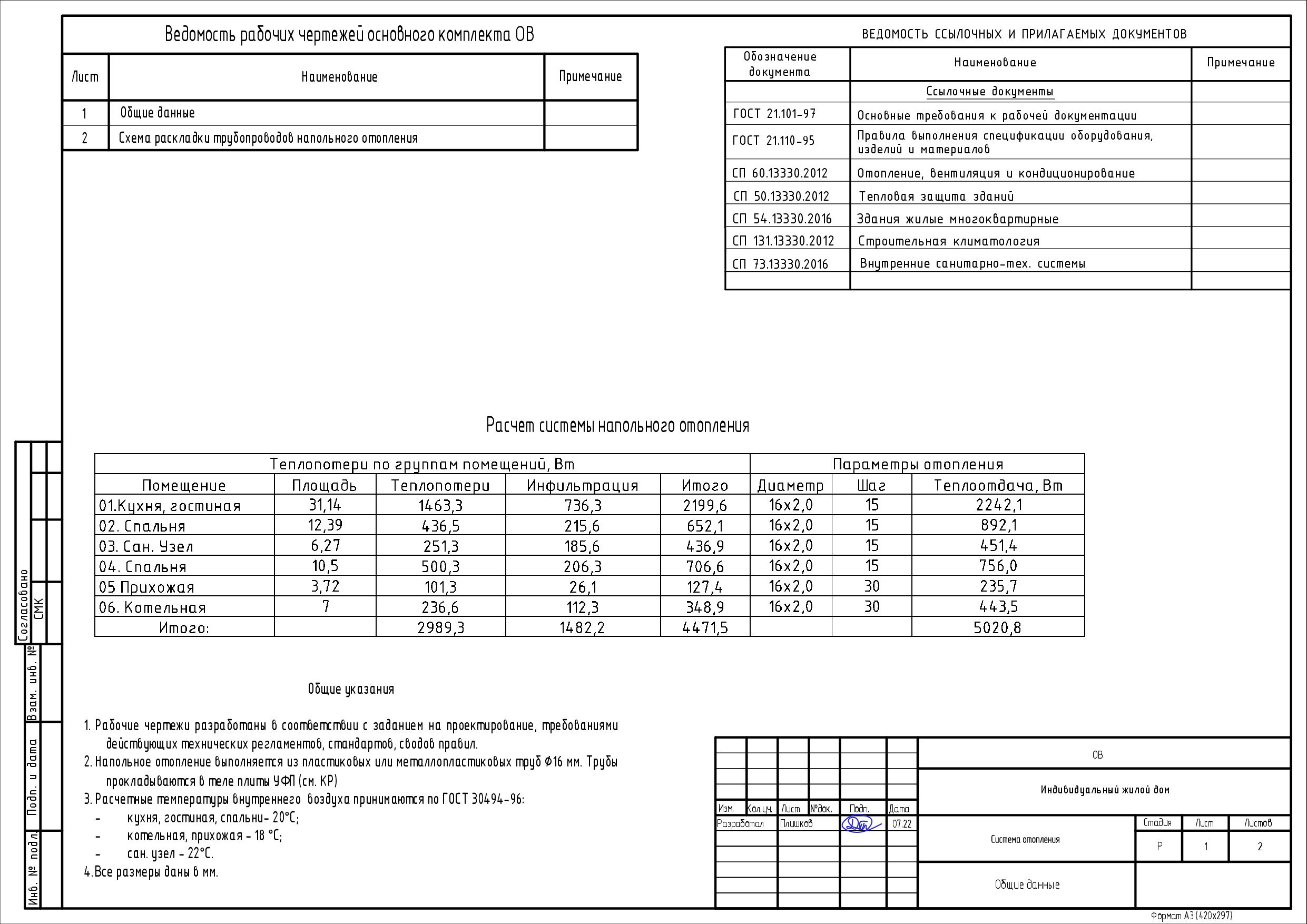

Инженерные разделы (ВК и ОВ):
Схема безнапорной внутренней канализации с уклонами и фановыми выводами.

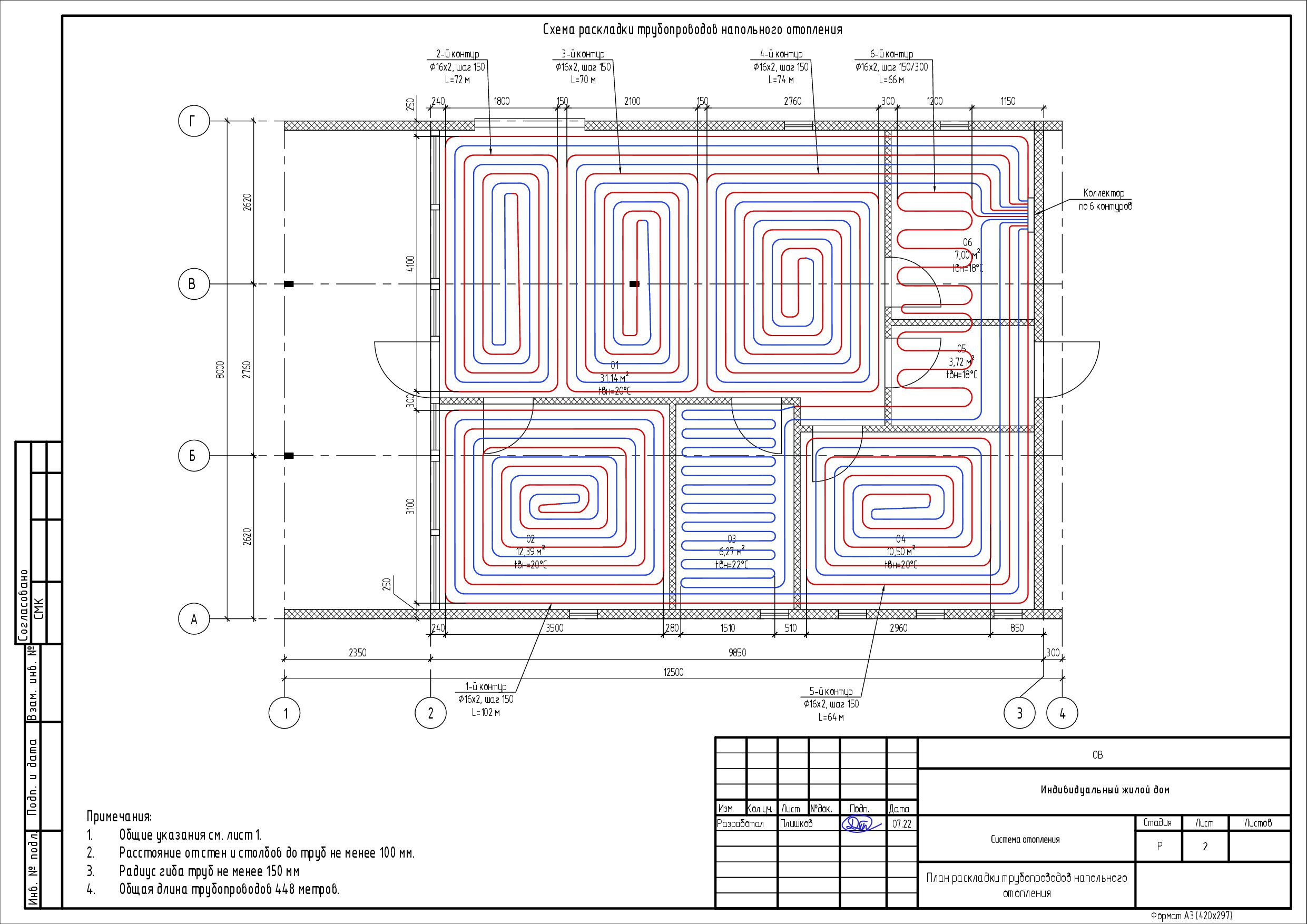

Раскладка контуров водяного теплого пола по помещениям (рантовые зоны у панорамных окон с шагом 100–150 мм, жилые комнаты — 150–200 мм) с привязкой распределительного коллектора.
План закладных гильз для ввода воды, кабелей электроснабжения и контура заземления.

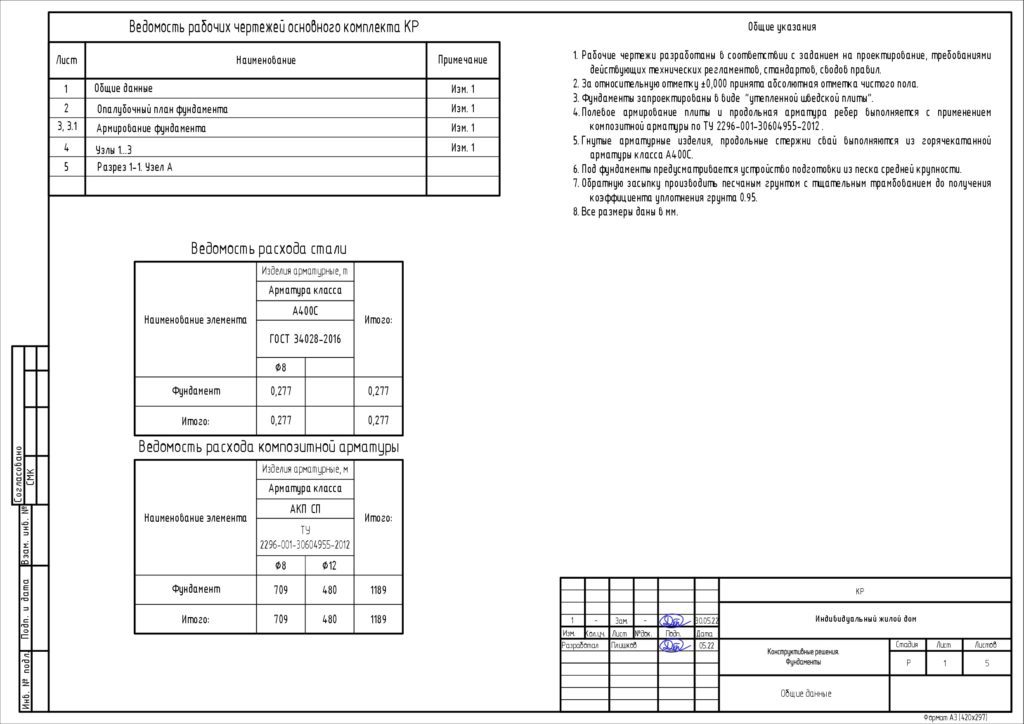

Спецификация материалов:
Точный расчет объемов бетона марки В25, металлопроката А500С, утеплителя XPS, длины труб теплого пола и доборных элементов.
Контакты и расчет сметы (СК «Домакс»):
Планируете строительство дома на плите УШП 8 × 12,5 м в Московском регионе?
Инженеры архитектурно-строительной компании «Домакс» проведут адаптацию проекта с учетом геологических изысканий и перепада высот на вашем участке.
