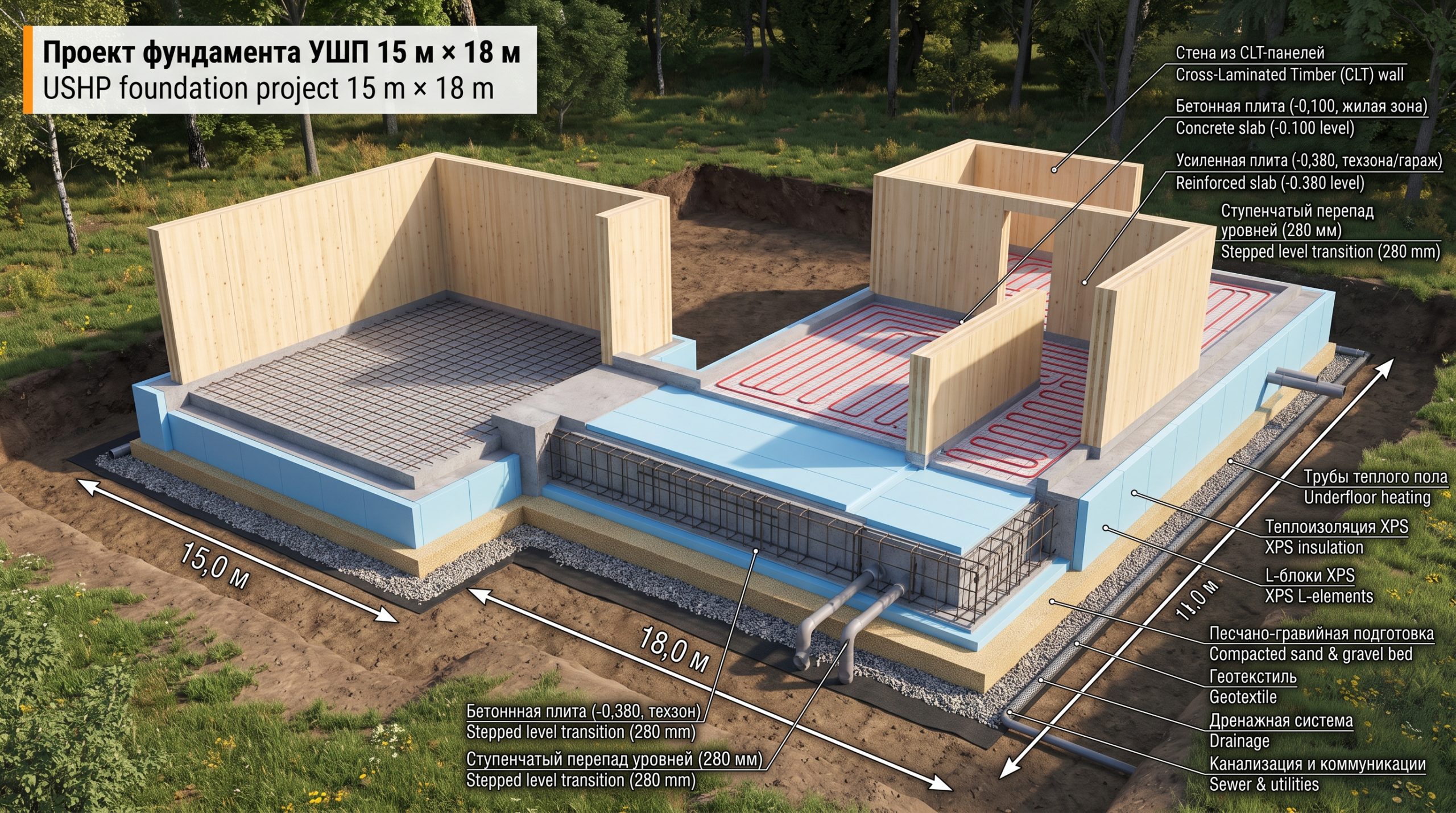

Проект утепленной шведской плиты (УШП) с общими габаритами 15,0 × 18,0 м разработан инженерами конструкторского бюро СК «Домакс» (Москва, ул. Новый Арбат) для строительства просторного загородного дома из CLT-панелей по индивидуальному архитектурному проекту.
Конструктивная схема фундамента учитывает сложную многоугольную L-образную форму здания и разноуровневые полы первого этажа. Фундамент объединяет в монолитную систему:
Жилую часть (отметка -0,100) с плитой толщиной 100 мм и встроенным водяным теплым полом.
Техническую зону / гараж (отметка -0,380) с усиленной плитой толщиной 200 мм.
Монолитные ребра жесткости (ростверки вниз) сечением 400×300 мм и ступенчатый переход высотой 280 мм, связывающий весь объем в жесткую пространственную плиту.
Технические параметры фундамента по чертежам КР:
| Конструктивный элемент | Проектное решение (Лист КР-3) JPG |
| Габариты основания (общие) | 15,0 м × 18,0 м (пятно застройки ~195 м²) |
| Форма фундамента | Сложная многоугольная L-образная конфигурация |
| Уровень пола жилой зоны | Отметка -0,100 м, плита t = 100 мм с чистовой машинной затиркой |
| Уровень пола техзоны / гаража | Пониженная отметка -0,380 м, монолитная плита t = 200 мм |

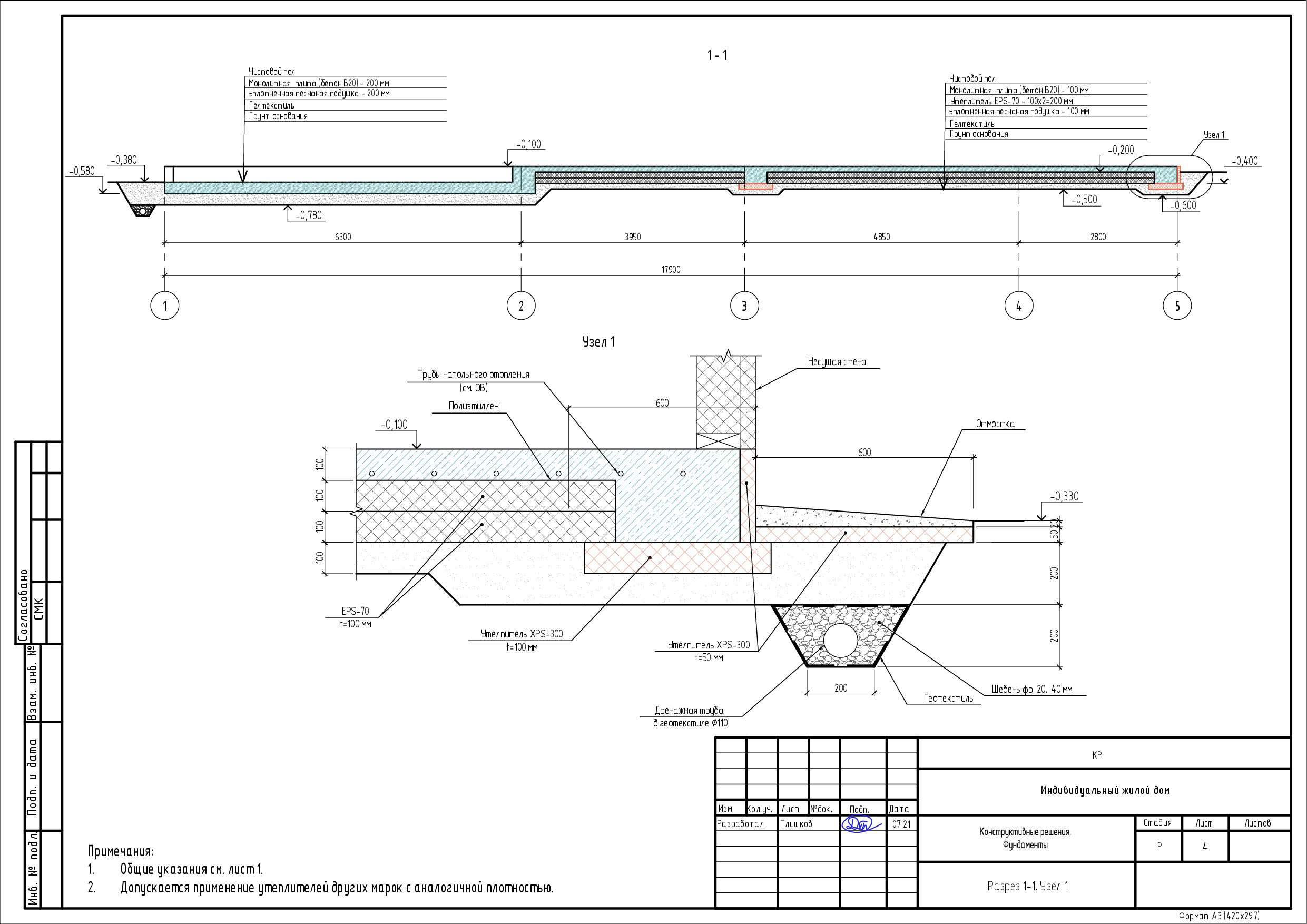

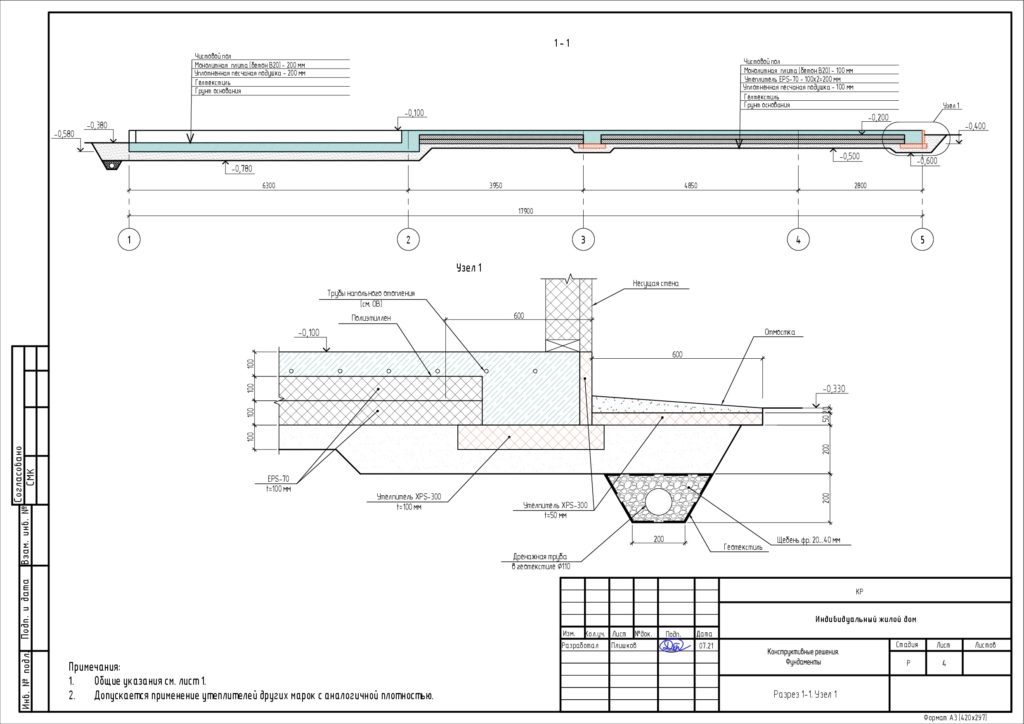

| Перепад высот (сечение в-в) | Монолитная ступень-ростверк 280 мм с жестким армированием |
| Наружный ростверк (сечение а-а) | Ребро вниз 400 мм (ширина) × 300 мм (общая высота) |

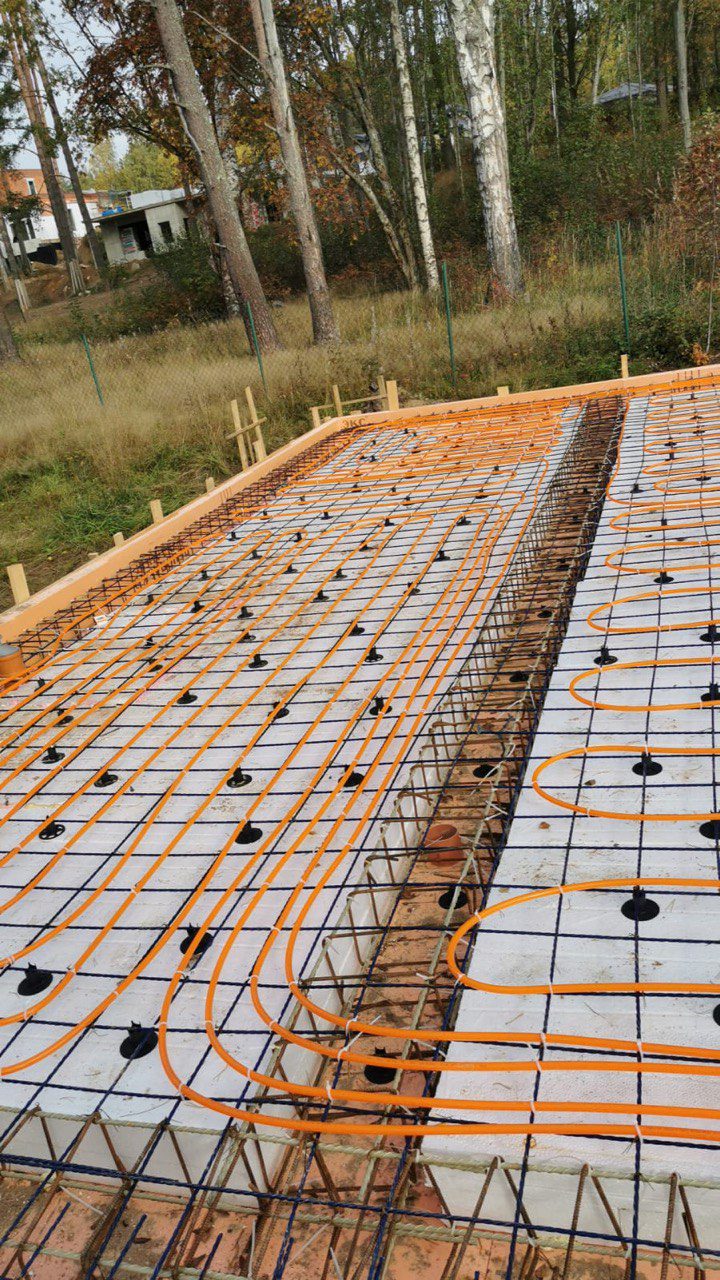

| Внутренний ростверк (сечение б-б) | Т-образное ребро вниз 400 мм × 300 мм под несущие стены |
| Стены надземной части | Заводские стеновые CLT-панели с анкерным креплением к ростверкам |
| Класс бетона | Гидротехнический товарный бетон B25 (М350), W6–W8, F150 |

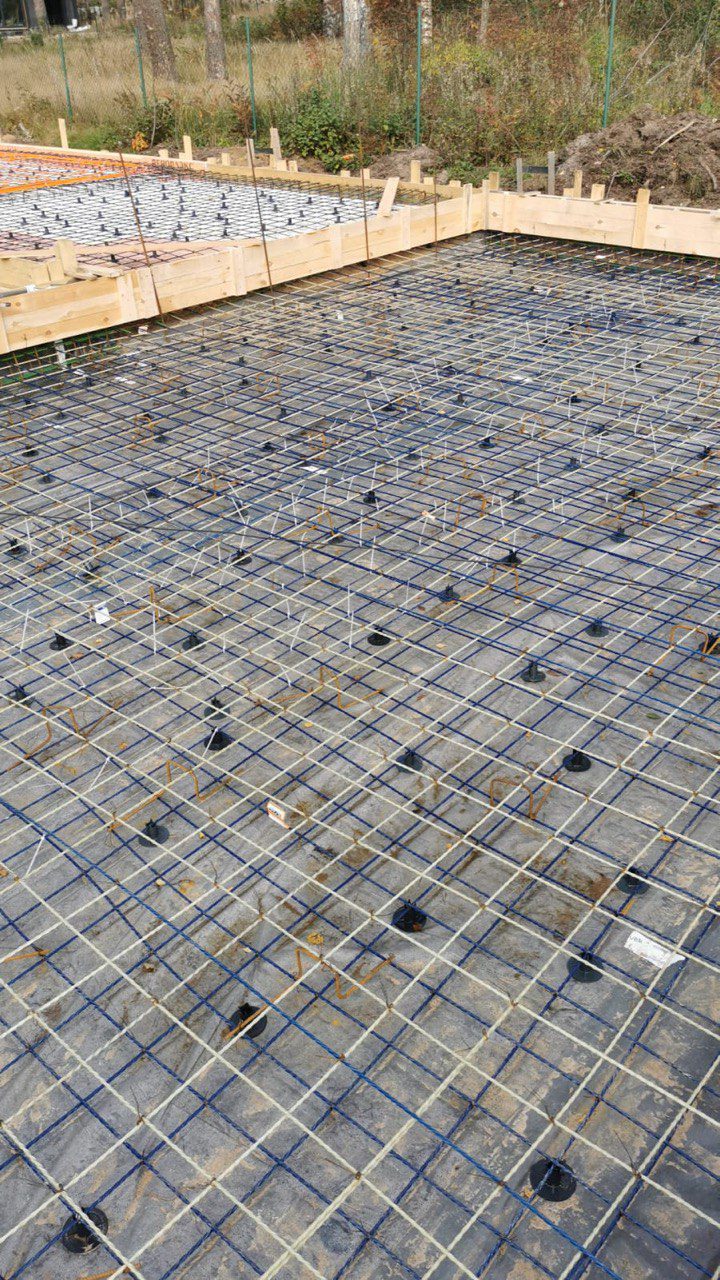

| Армирование ростверков | Пространственные вязаные каркасы из рифленой арматуры А500С Ø14 мм |
| Теплоизоляция основания | Экструдированный пенополистирол высокой прочности (XPS Carbon Prof от 400 кПа) |

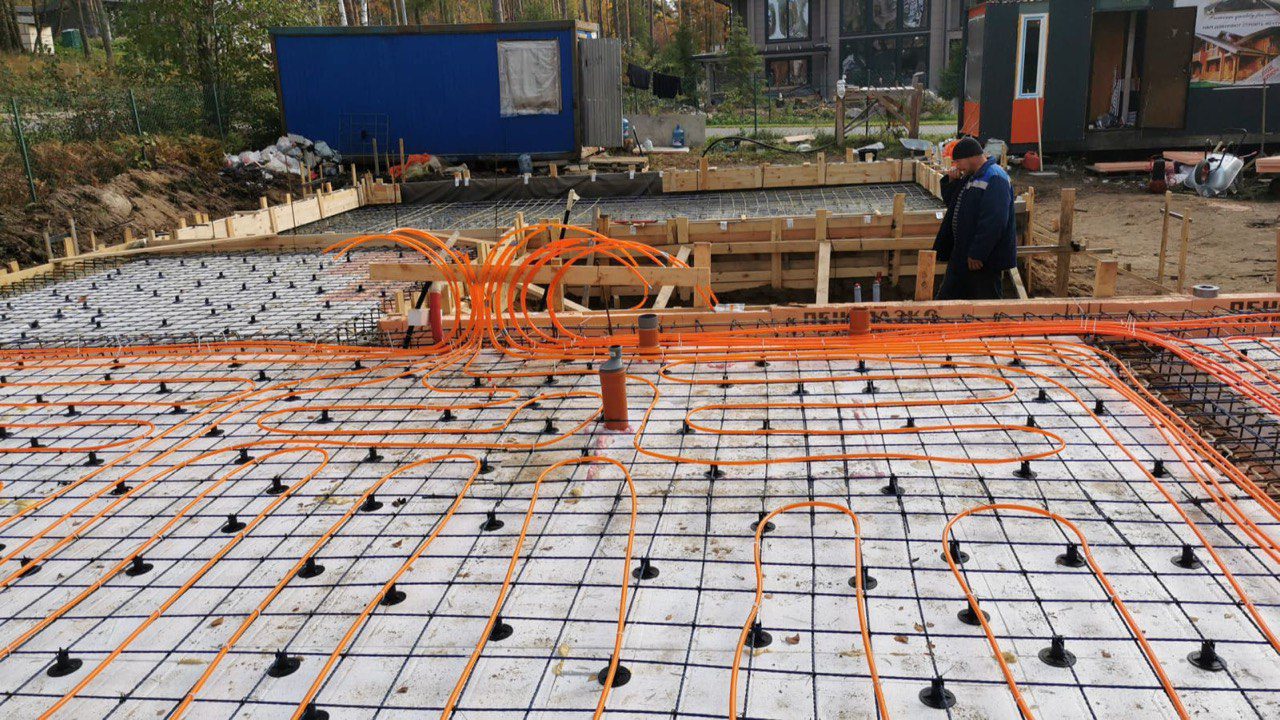

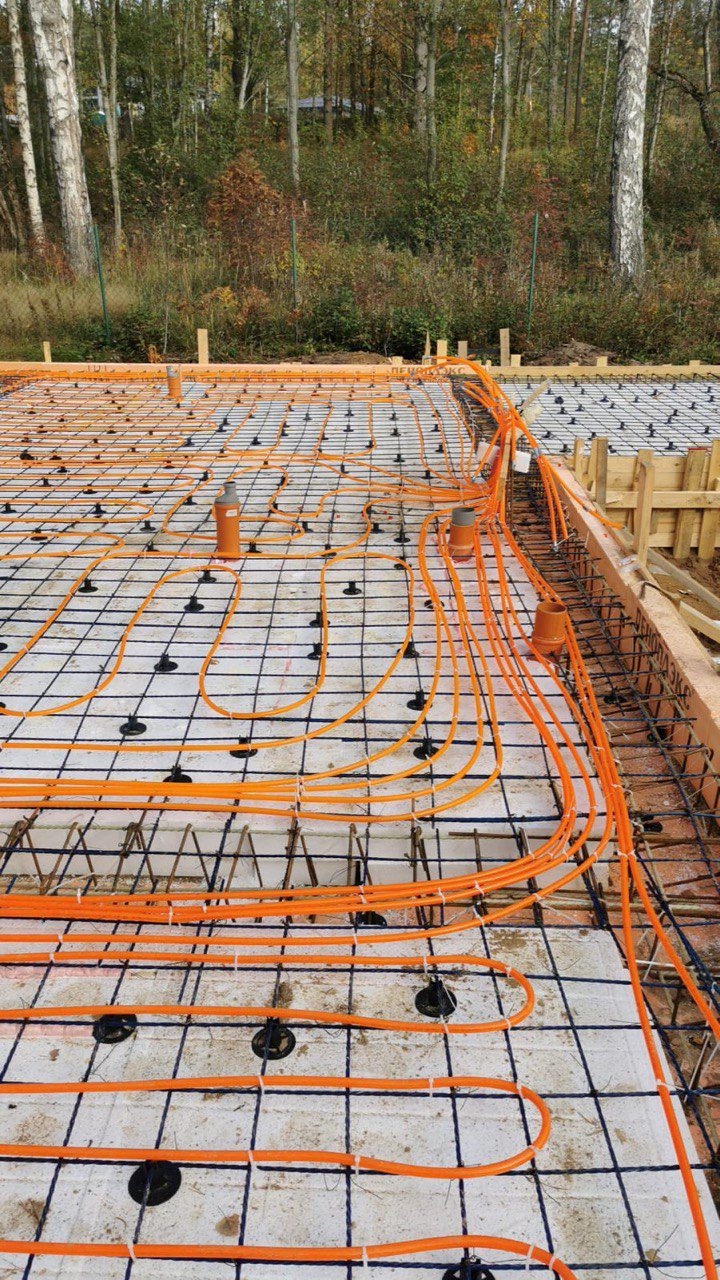

| Отопление жилой зоны | Встроенный низкотемпературный водяной теплый пол (PE-Xa Ø16–20 мм) |
Конструктивные преимущества проекта под грунты Москвы и Подмосковья:
Компенсация сил морозного пучения при сложной форме:
Асимметричные и L-образные фундаменты большой площади (15×18 м) в Подмосковье подвержены неравномерным касательным и нормальным силам пучения. Наличие мощных ребер жесткости (ростверков вниз) по внешнему периметру и под внутренними осями превращает плиту в монолитную пространственную балочную решетку, исключающую изгибающие деформации.
Надежное сопряжение разных уровней (перепад 280 мм):
Переход от жилой зоны к пониженной плите реализован через монолитное ступенчатое ребро жесткости (сечение в–в). Это исключает разрыв арматурных связей и гарантирует герметичность узла без промерзания цоколя.
Идеальная плоскость под сборку CLT-панелей:
Стеновые панели из клееной древесины требуют строгой геометрии опорной поверхности. Затирка плиты дисково-лопастными машинами обеспечивает допуск плоскостности не более ±2–3 мм, позволяя сразу монтировать CLT-панели на отсечную гидроизоляцию и укладывать финишные напольные покрытия без стяжки.
Инженерная энергоэффективность:
Сплошной контур XPS толщиной до 300 мм и цокольные L-элементы отсекают мостики холода. Жилая часть прогревается встроенными контурами теплого пола, аккумулирующими тепло в теле плиты.

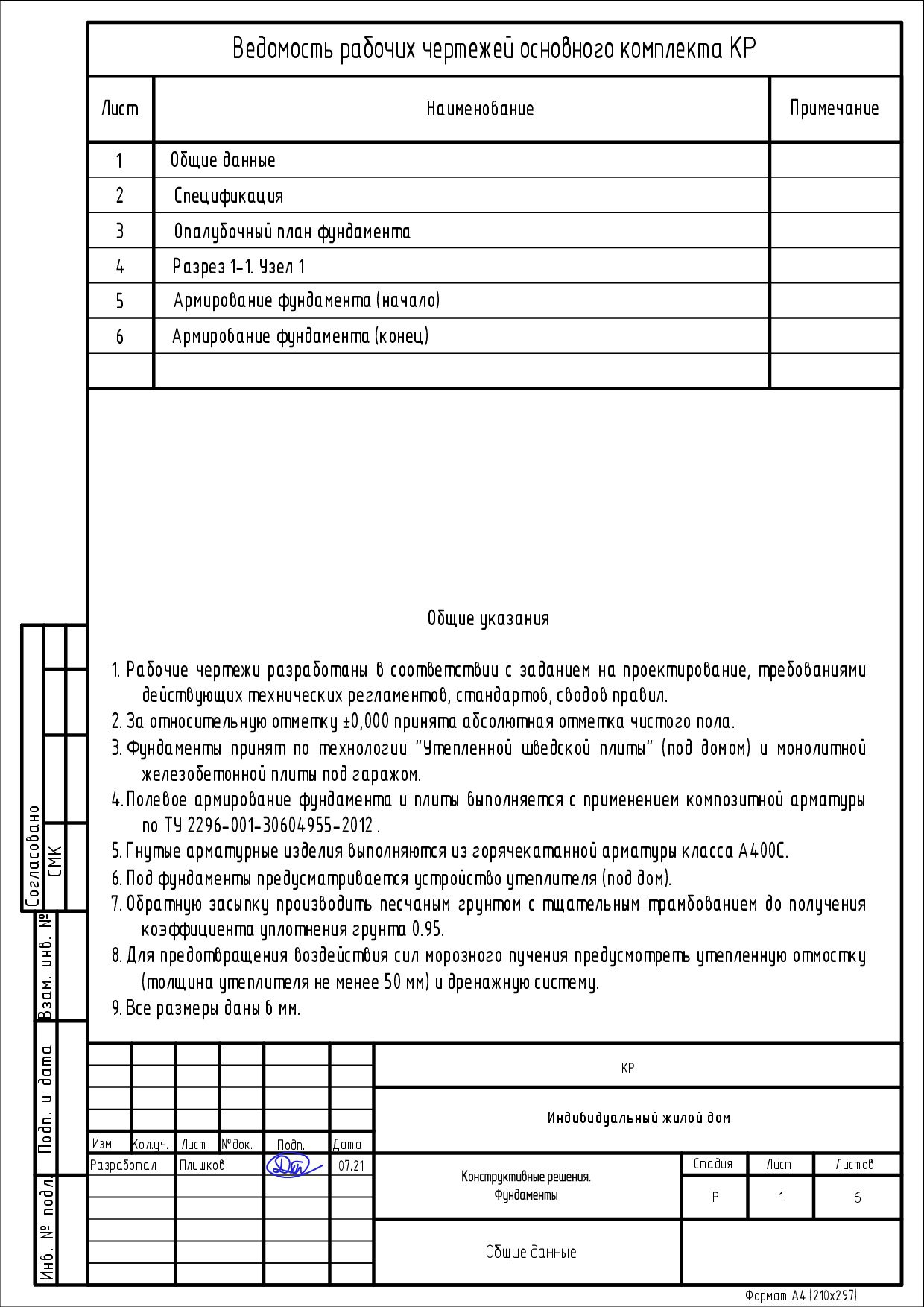

Состав проектной документации
При заказе рабочего проекта УШП 15 × 18 м в СК «Домакс» вы получаете комплект чертежей:
Раздел КЖ (Конструкции железобетонные):
Схема земляных работ, план котлована и послойного трамбования песчано-гравийной подушки.
План пристенного глубинного дренажа и водоотведения.

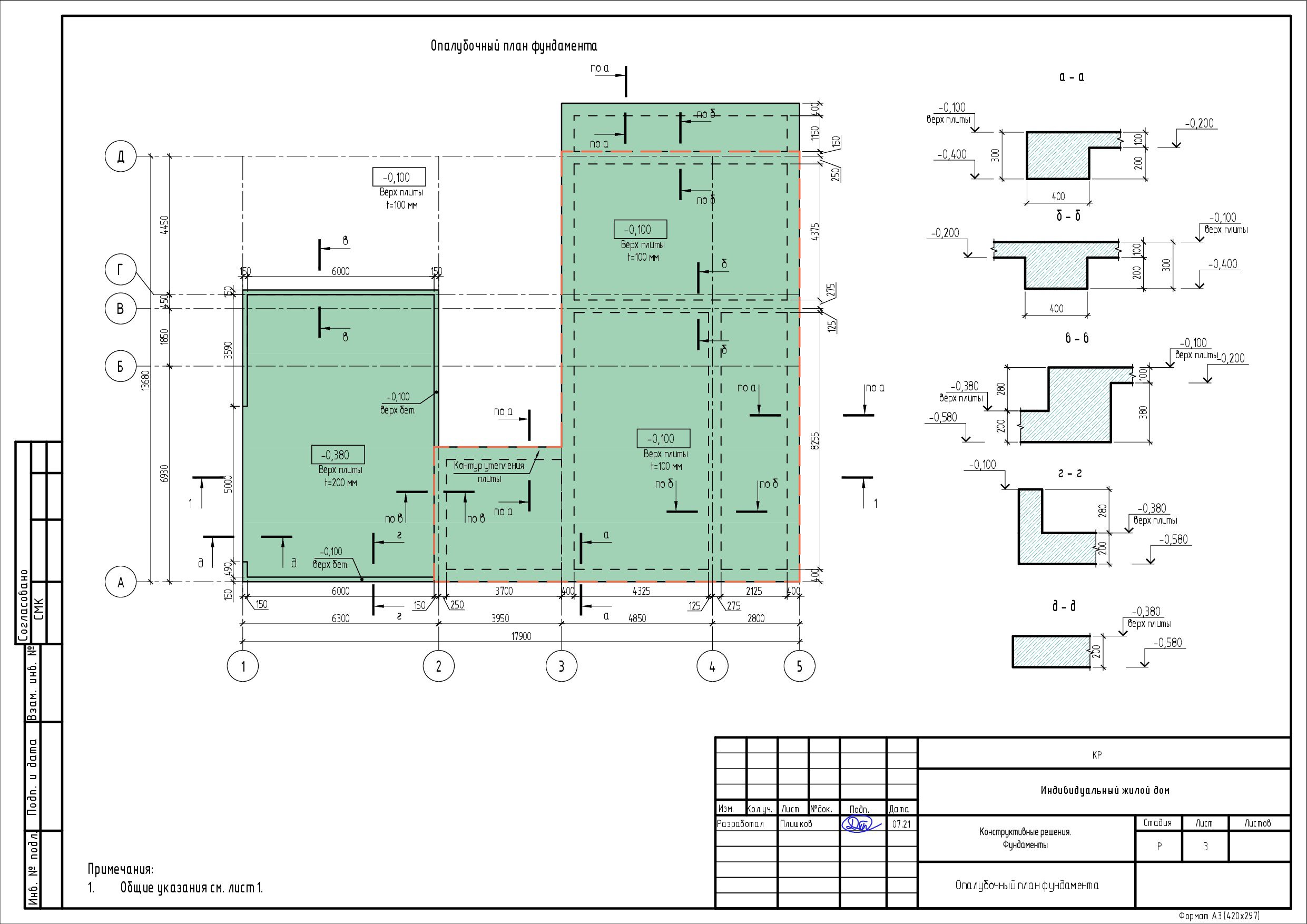

Опалубочный план фундамента с детальной привязкой ребер а–а, б–б, в–в, г–г, д–д.

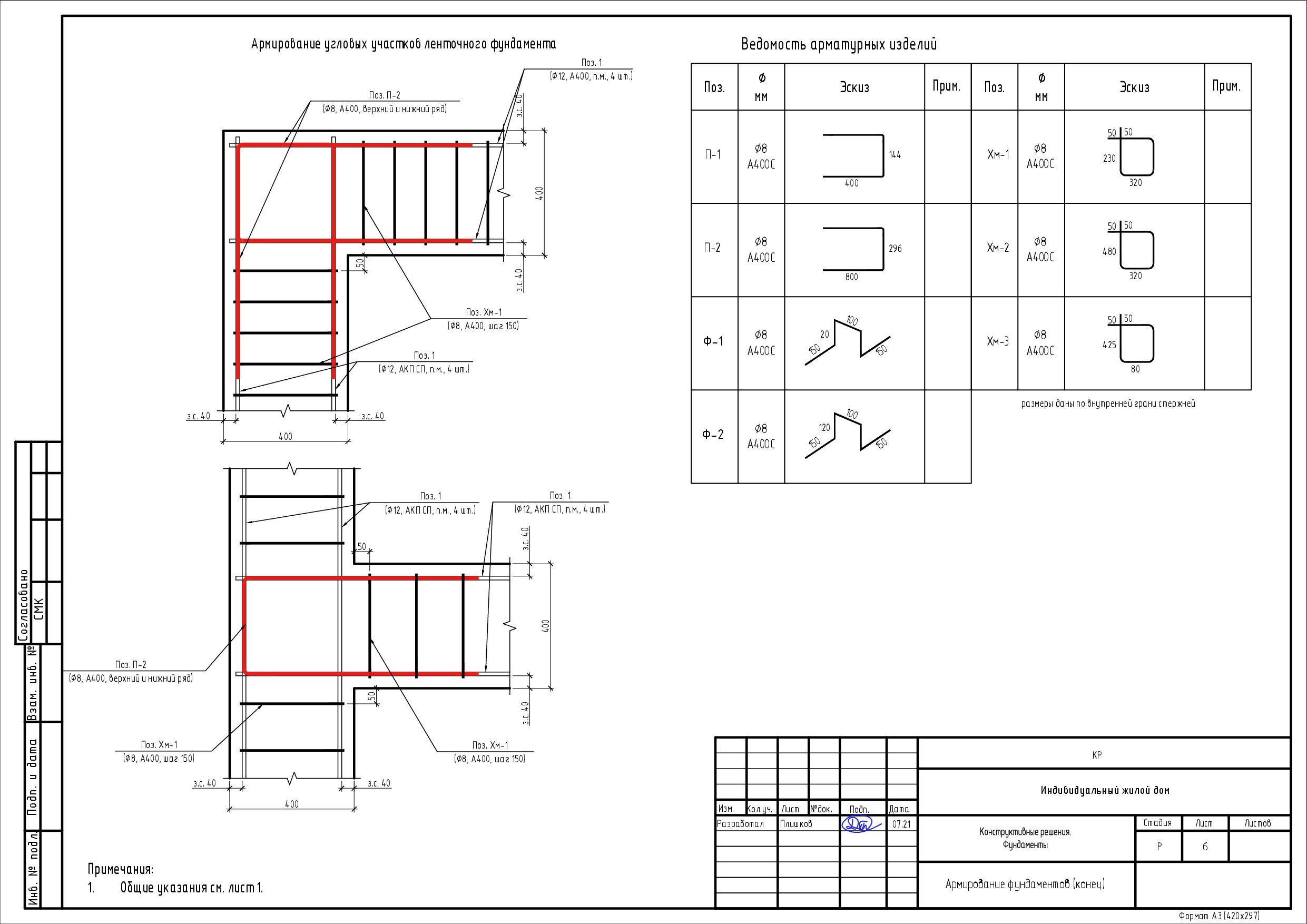

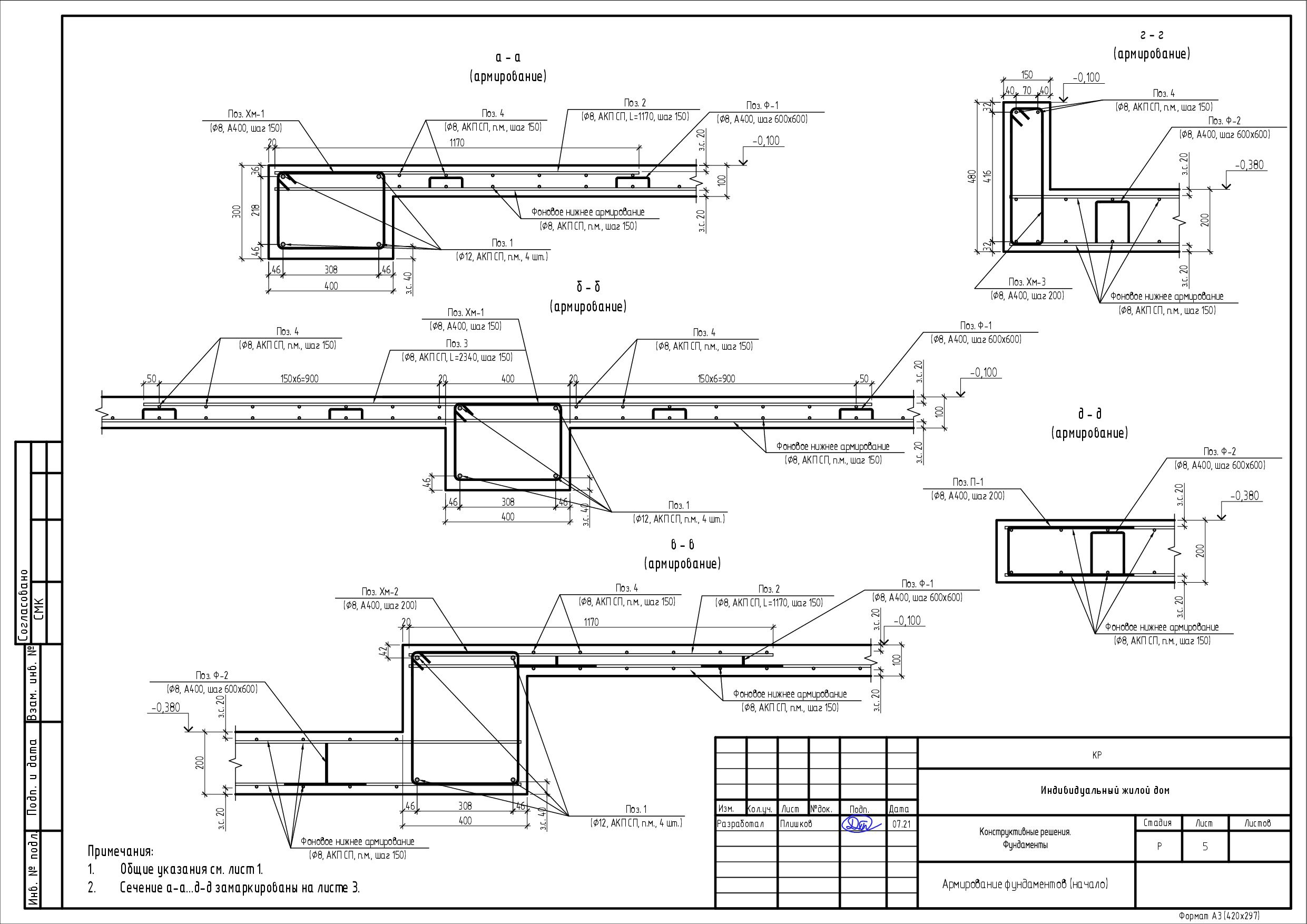

Схемы армирования наружных и внутренних ростверков, ступени перепада высот и арматурных сеток.
Спецификация узлов анкеровки несущих CLT-панелей и гидроизоляции цоколя.
Инженерные разделы (ВК и ОВ):
Трассировка безнапорной канализации с точным позиционированием фановых стояков.

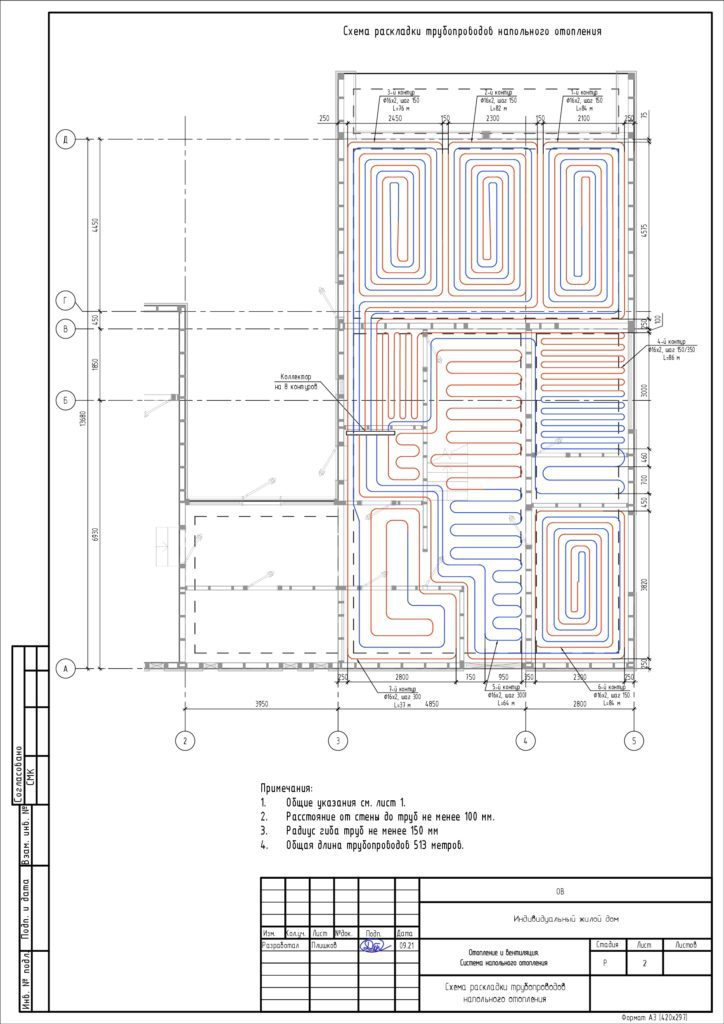

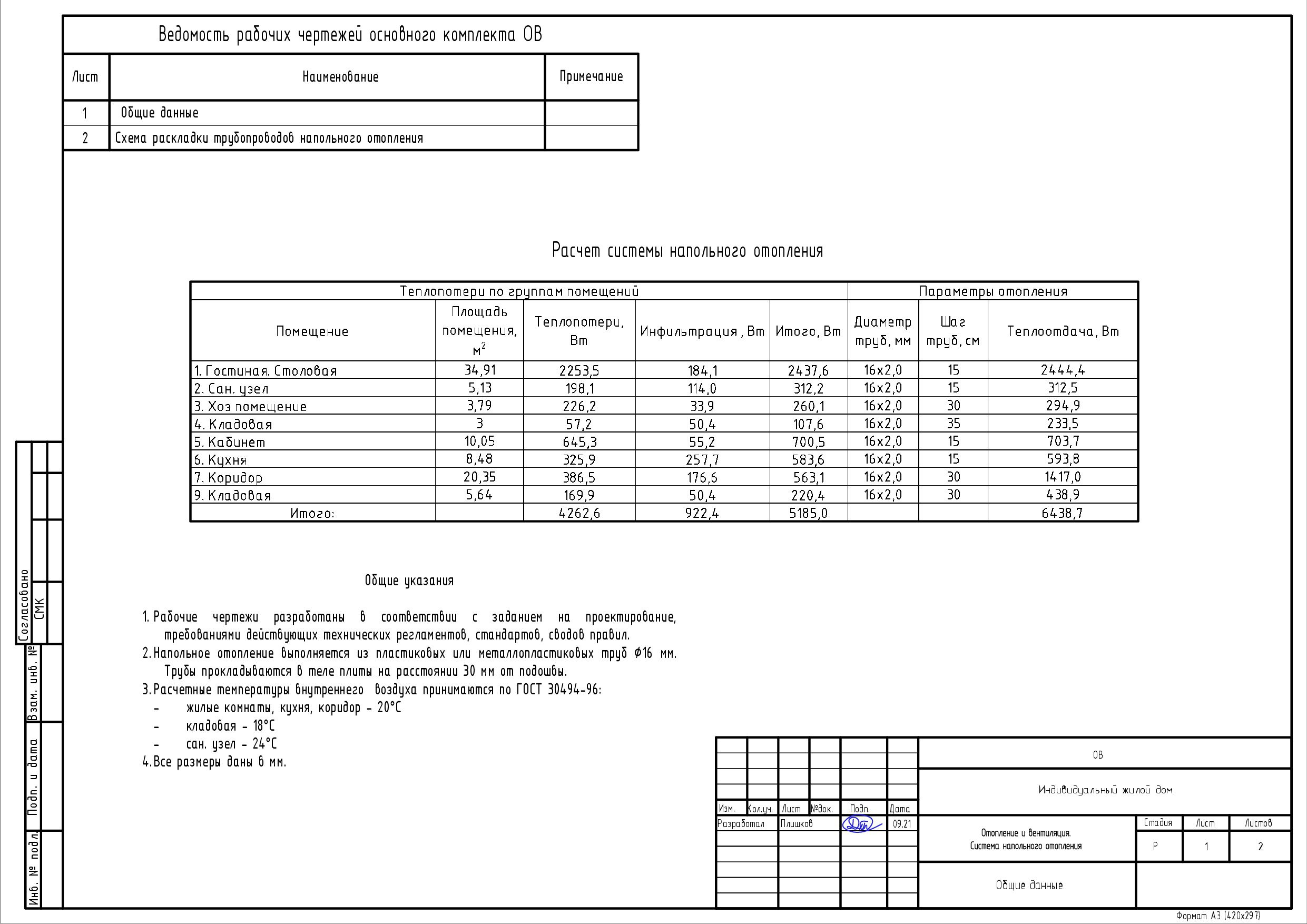

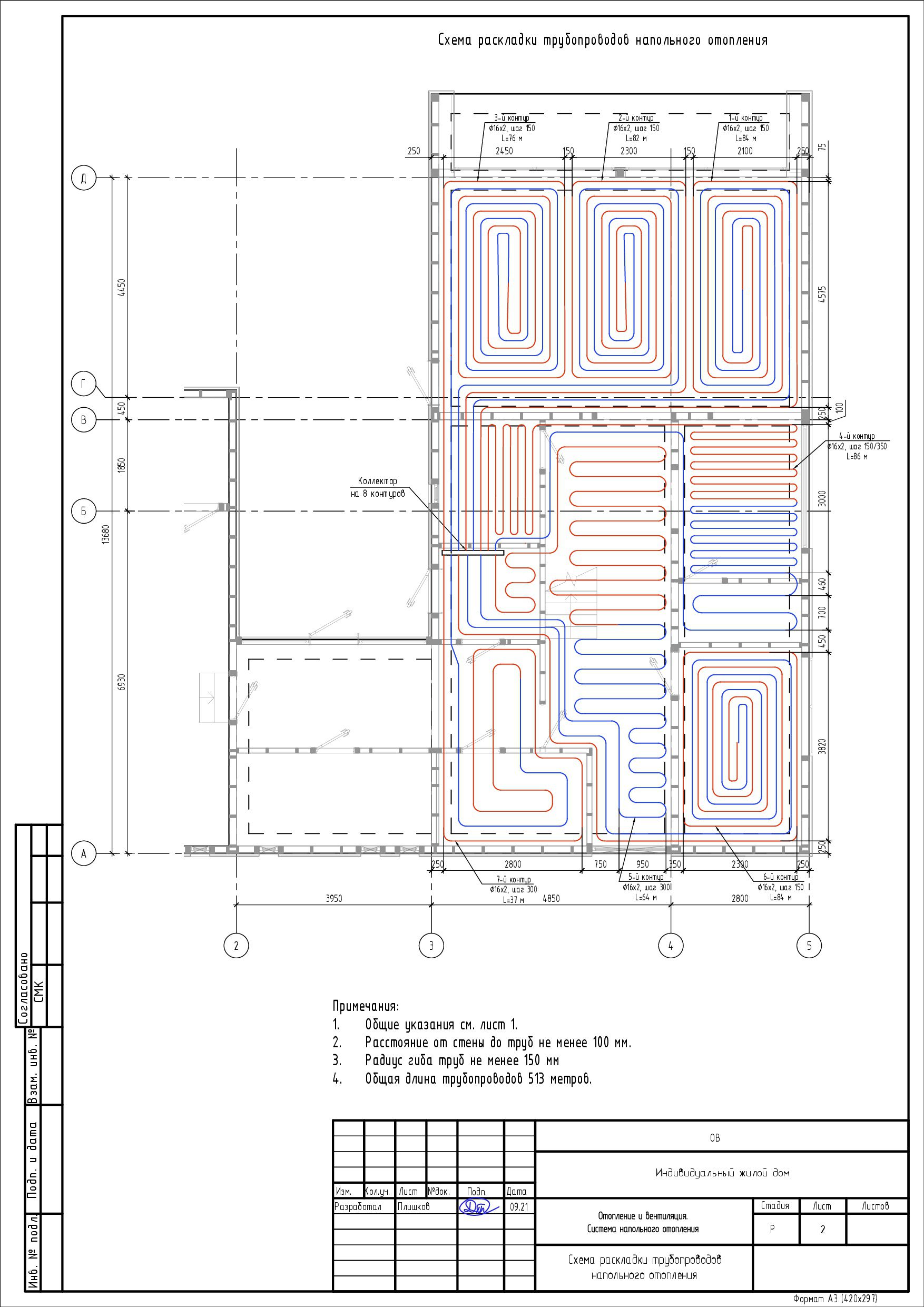

Гидравлический расчет и схема контуров водяного теплого пола с разбивкой на независимые петли и рантовые зоны.
План гильз ввода воды, питающего электрокабеля и заземляющего контура.

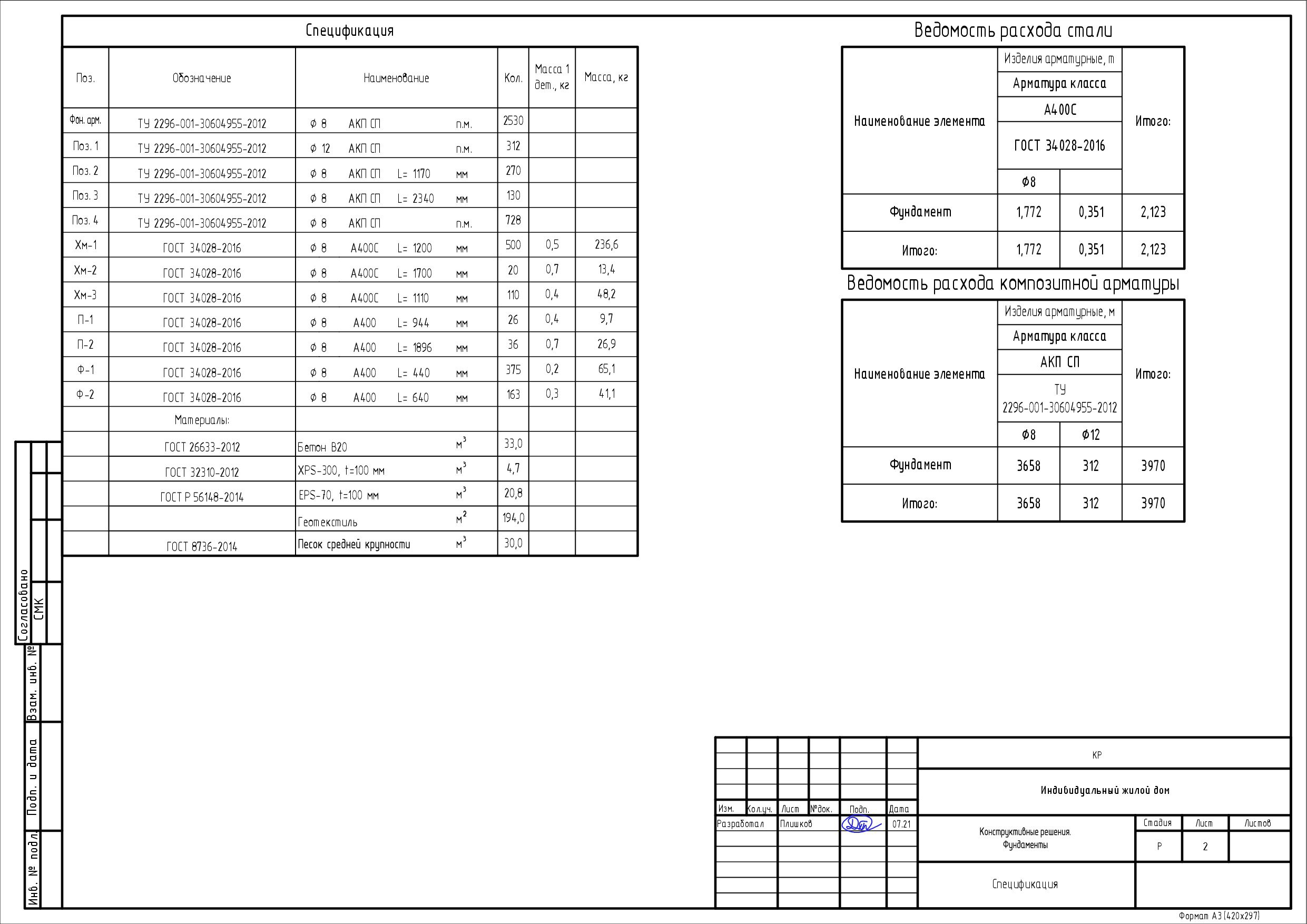

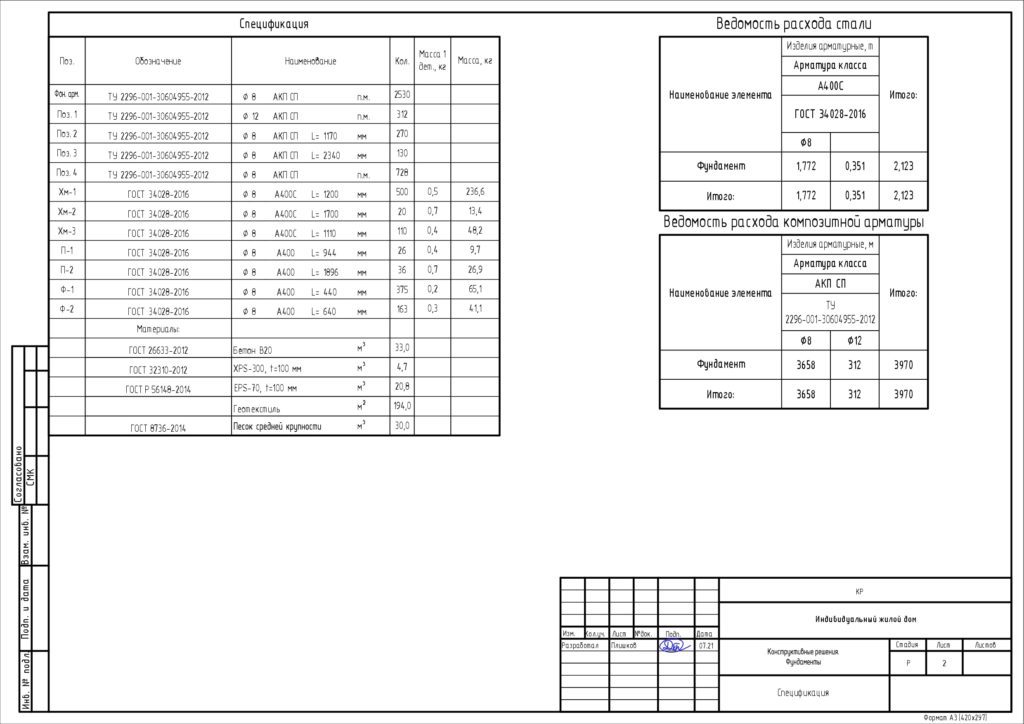

Спецификация и ведомость материалов:
Точный расчет объемов бетона В25, тоннажа арматуры А500С, объемов плитного XPS и L-блоков.
